三相溫升大電流發生器簡介 ----Product introduction
SLQ-W大電流發生器等級：500A大電流發生器、1000A大電流發生器、2000A大電流發生器、2500A大電流發生器、5000A大電流發生器、8000A大電流發生器及10000A大電流發生器。
SLQ-W大電流發生器又稱交流大電流發生器、三相大電流發生器、交直流大電流發生器、大電流試驗裝置、大電流耐壓發生器、直流大電流發生器及交流大電流發生器，大電流發生器適用于頻率50HZ開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗，交直流大電流發生器規格為500A大電流發生器、1000A大電流發生器、2000A大電流發生器、2500A大電流發生器、5000A大電流發生器、8000A大電流發生器及10000A大電流發生器，交直流大電流發生器屬于溫升試驗專用溫升試驗大電流發生器
SLQ-W大電流發生器電力、電氣行業在調試中需要大電流場所的必需設備，SLQ-W大電流發生器采用進口高導磁材料、設計精巧、具有體積小，方便使用的特點，該系列大電流發生器是各行各業在電氣調試中需要大電流場所的必需設備，適用于頻率50HZ開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗SLQ-W大電流發生器使用過程中電流上升平穩、負荷變化范圍大、工作可靠、操作簡便、安全等特點，也可作為工礦企業及電力企業進行升流或溫升試驗的電流源設備，內置電流互感器，能方便地讀取試驗電流值，SLQ-W大電流發生器測試儀是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱。
主要特點
1、大電流發生器兩塊電流表，大小量程監視
2、自耦變壓器調節自如
3、指示燈指示，按鈕操作，操作簡單
4、大電流發生器為一體式或可分體結構，移動方便
三相溫升大電流發生器參數 ----Technical parameter
| 型號 | SLQ-WS（參考參數） | |
| 名稱 | 三相大電流發生器溫升實驗裝置 | |
| 最大輸出電流 | 交流單相5000A | 3組 |
| 電路方式 | 調壓器 | 特殊工藝電動 |
| 交流輸入 | 相線 | 3Φ4W +G |
| 電壓 | 380V±10%，50Hz±2%三相四線 | |
| 輸入電流 | 210A 加補償后 140A以下 | |
| 輸出 | 相線 | 3Φ4W |
| 電壓 | 0-10自動轉換 | |
| 電流 |
AC0-5000A連續可調, 無級調速方式; 可三相同時輸出，也可單相輸出，也可分相輸出; 手動 方式輸出，自動方式輸出二種方式。 |
|
| 額定容量 | 240kVA | |
| 穩流精度 | 輸出電流≤±0.5% | |
| 輸出端子 | 接線端子 | |
| 保護 | 電子電路快速偵測過壓、過流、過溫、缺相等自動跳脫保護及告警裝置, 非測試狀態電壓為零，電流 為 零 | |
| 精度 | 源效應 | ≤0.3%額定值 |
| 時漂 | ≤1%額定值 | |
| 溫漂 | ≤0.04%額定值／℃ | |
| 負載效應 | ≤1%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率） | |
| 紋波電壓 | ≤1%額定值+10mV | |
| 其他 | 線路調整率： | 0.1% |
| 負載調整率： | 0.1% | |
|
顯示 及設定 |
電壓表顯示 | 真彩色液晶和數顯儀表 (顯示精度：0.1V, 顯示誤差：≤0.2%±1個字) |
| 電流表顯示 | 真彩色液晶和數顯儀表 (5位數碼顯示, 顯示精度0.1A, 顯示誤差：≤0.2%±1個字) | |
| 調節設定 | 電流（高精電位器調節） | |
| 系統 | 整機效率 | ≥90% |
| 耐壓絕緣阻抗 | AC 1800V 1分鐘，20兆歐 | |
| 冷卻裝置 | 強制風扇冷卻 | |
| 噪音 | ﹤60dB（機器前方1mm） | |
| 互感器精度 | 0.2級 | |
| 防護等級 | IP20 | |
| 工作環境 | 工作方式 | 長時間溫升實驗 |
| 溫度 | -10℃-50℃ | |
| 濕度 | 0-90%（非凝結狀態） | |
| 海拔高度 | 1500m以下 | |
| 外形 | 結構 | 一體 |
| 尺寸 | 按需 | |
| 重量 | 約3噸 | |
| 母排 | 輸出按每平方1.5個電流計算，在前面 | |
| 溫度巡檢 | 16路模塊 | |
| A級熱電偶 | ||
| 額定容量： | 150kVA | |
| 相 數 | 三相四線 | |
| 輸入電壓 | 三相380V | |
| 輸出電壓 | 三相四線0-430V | |
| 頻率 | 50/60Hz | |
| 電機功率 | ND-4.5轉100W | |
| 絕緣等級 | B級 | |
| 絕緣電阻 | 5MΩ | |
| 耐壓試驗 | 2000V/min | |
| 波形畸變 | ≤0.1% | |
| 冷卻方式 | 油冷卻 | |
| 額定容量 | （50x3） kVA | |
| 相數 | 三相 | |
| 輸入電壓 | 三相0-430V | |
| 輸出電壓 | 每相10V | |
| 輸出電流 | 每相5000A | |
| 絕緣等級 | B級 | |
| 絕緣電阻 | 5MΩ | |
| 耐壓試驗 | 2000V/min | |
| 波形畸變 | ≤0.1% | |
| 冷卻方式 | 風冷 | |
4、顯示部分：大電流溫升試驗設備采用0.2級的高精度LCD液 晶顯示
5、報警：過流報警，上下限值報警
6、輸出時間控制：針對本實驗為保證儀器的正常工作，加時間控 制輸出功能
7、報警：過流報警，上下限值報警，過流繼電器，過壓繼電器，過熱。
8、輸出時間控制：針對 本實驗為保證儀器的正常工作，加時間控制輸出功能

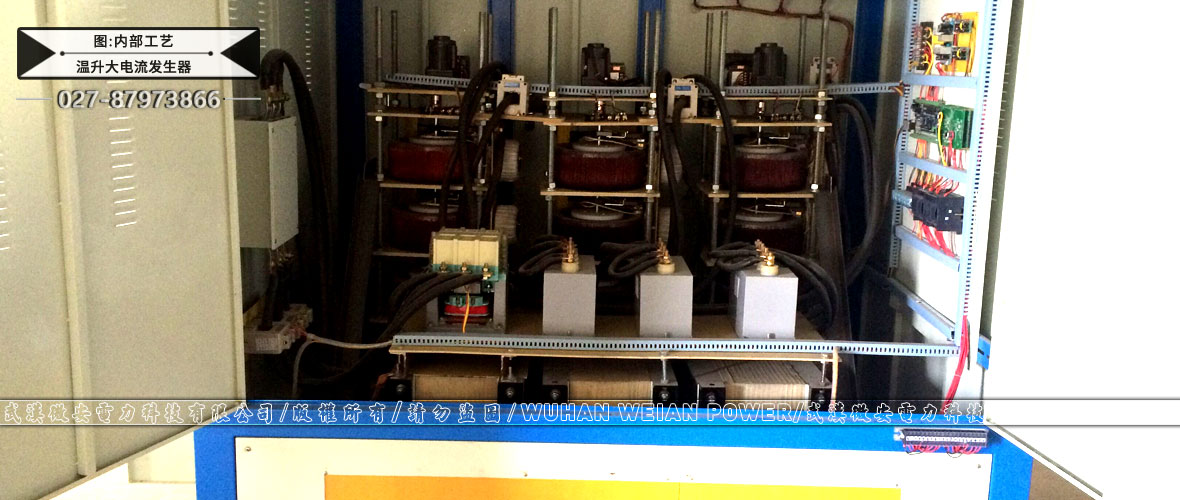

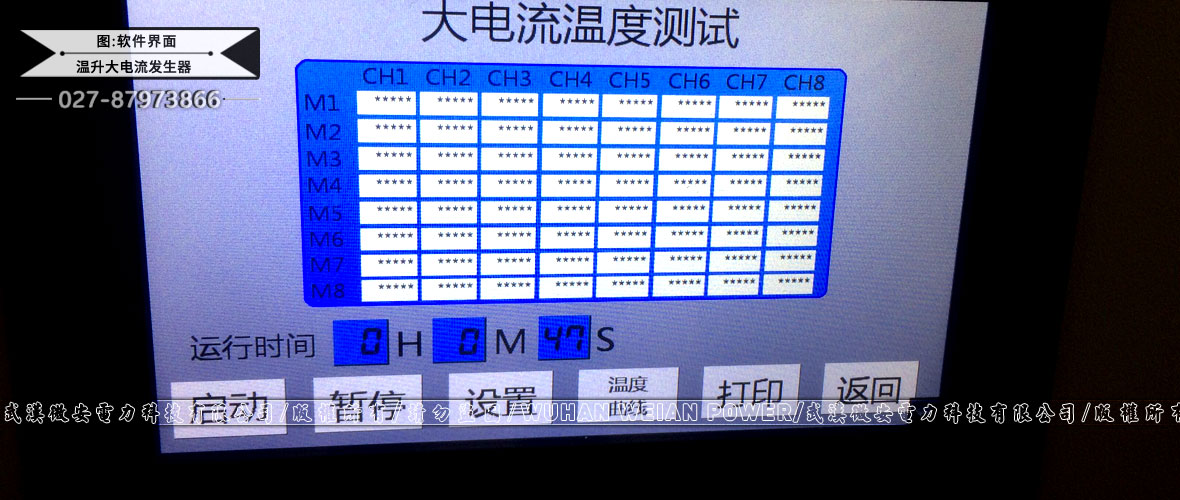

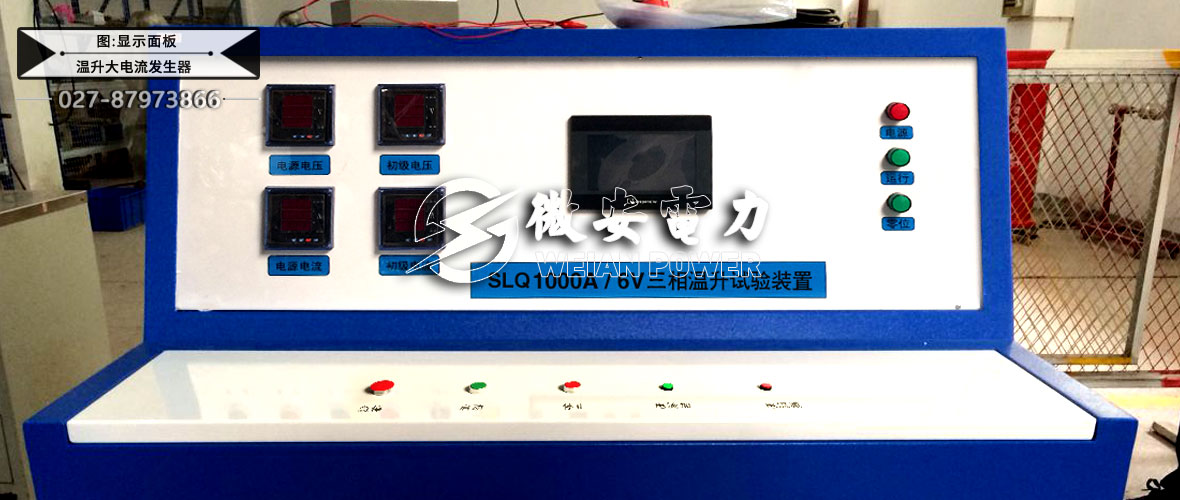

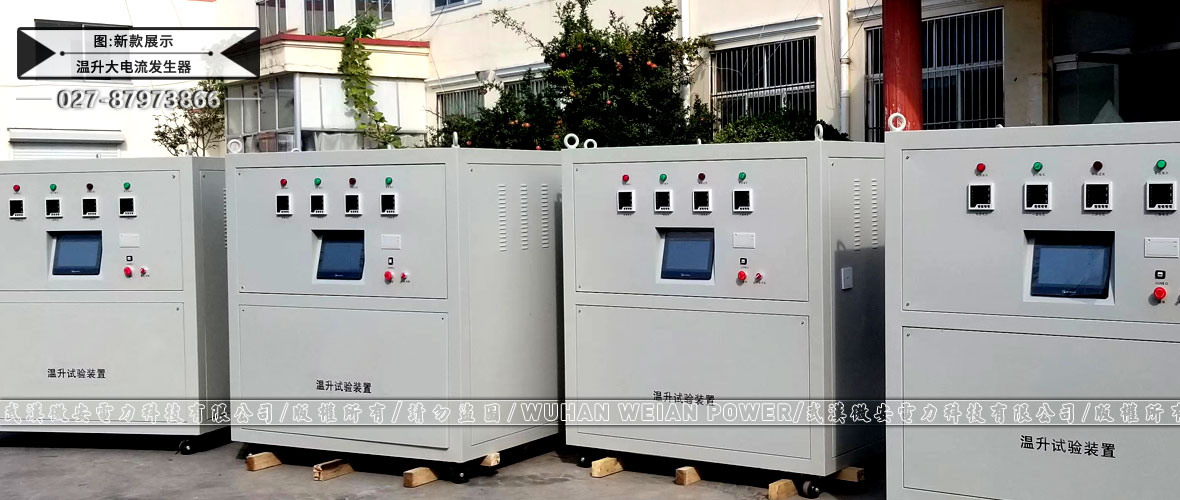

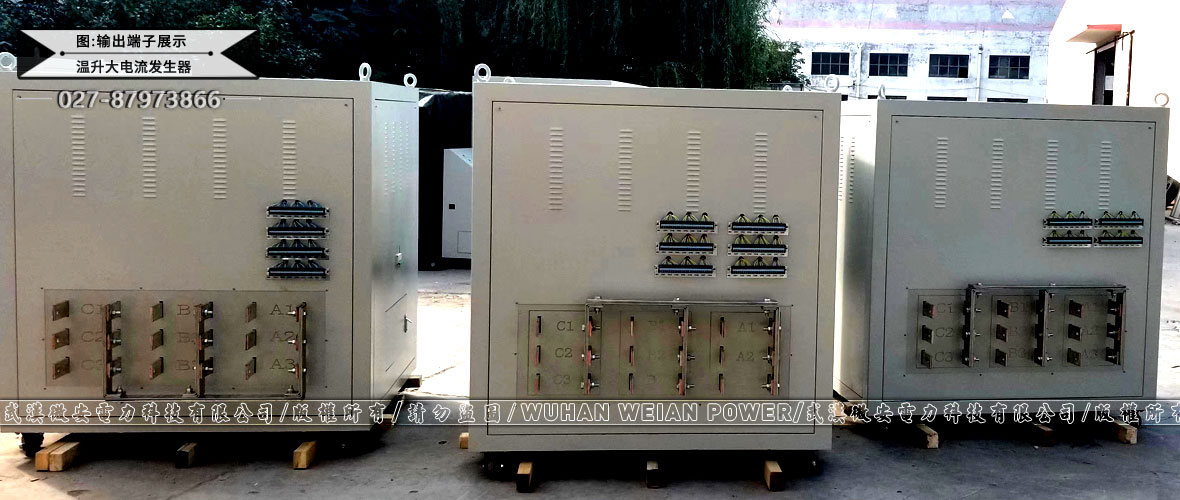

三相溫升大電流發生器圖片 ----Picture display
三相溫升大電流發生器附件配件 --------Accessories
本產品SLQ-W溫升試驗大電流發生器詳細清單請以說明書或代銷合同為準
| 溫升試驗大電流發生器 | 1臺 | |
| 電源線 | 1根 | |
| 檢驗報告 | 1本 | |
| 說明書 | 1本 | |
| 合格證 | 1張 | |
