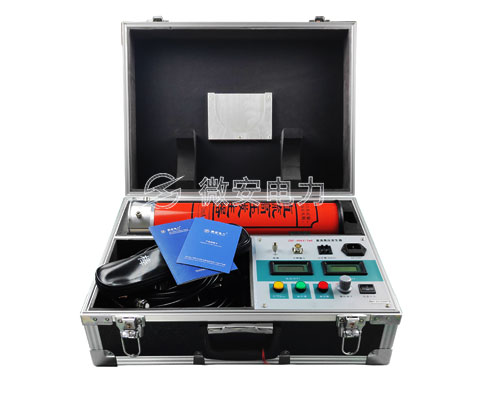

ZGF直流高壓發生器又稱高頻、智能直流高壓發生器及直流高壓發生裝置，直流高壓發生器輸出直流電壓等級包括為60kv直流高壓發生器、120kv直流高壓發生器、200kv及300kv直流高壓發生器，直流高壓發生器用于電力部門現場試驗高壓發生專用配套設備，直流高壓發生器特別適用于電力部門直流耐壓現場試驗。

武漢微安電力科技有限公司推出的ZGF系列直流高壓發生器延用了九十年代專業技術、該直流高壓發生器但在產品結構和生產器件上采用了現在的電子器件和結構配置以及工藝流程，提高了電力中輸出電壓數值的穩定度和精度

直流高壓發生器特點主要有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，把變壓器輸入的交流電壓升高數百倍，再經整流，為X線管提供產生X線所需的直流高壓。還把X線管燈絲初級電路輸入的交流電壓降低，為X線管提供加熱電壓。如果配兩只以上X線管，要完成管電壓和燈絲加熱電壓的切換。

下面就介紹介紹直流高壓發生器的常見故障如何排除：

1、電源開關打開時，直流高壓發生器上的控制箱數顯表不亮

解決辦法:
請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。

2、若打開直流高壓發生器的電源開關，數顯表亮，高壓顯示燈（綠）不亮，加不上高壓。

① 故障顯示"回零"燈亮

解決辦法:
沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至"回零"燈滅，即可加高壓。

② 故障顯示"其它"燈亮有兩種現象，1、接地保護，2、斷線保護

解決辦法：
a. 可能接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。

b.可能為連接控制箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊接頭脫焊時會出現此故障,請焊好電纜兩端的焊頭，關閉電源，重新啟動。

c.可能控制箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。

3、一切正常，但在未升到額定輸出電壓的過程中保護

①故障顯示"過流"燈亮

解決辦法:
a. 試品短路，或泄漏電流過大。

b. 大電容負載時，升壓過快。關閉電源，重新啟動，減慢升壓速度。

② 故障顯示"過壓"燈亮

解決辦法：
過壓保護整定旋鈕未置于最大處，請順時針旋轉到最大處，關閉電源，重新啟動。

4、直流高壓發生所有故障燈都亮是什么原因

當試品高壓下發生短路時，由于短路電流大，有可能把所有的故障顯示燈均點亮，這屬正常情況，請排除試品故障后重新啟動。

5、試品故障排除后，故障顯示燈依然亮，加不上高壓

解決辦法:
電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。

6、發現電壓表數字波動很大

解決辦法:
請查連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開，如斷開請焊接好。

直流高壓發生器是電力試驗中，出現故障問題幾率比較高的一款電力試驗設備，廣大電力試驗工作者要注意安全，按照操作規范使用直流高壓發生器，如果出現故障，可以按照上述解決辦法進行出來，微安電力祝您試驗順利！
