交流耐壓試驗裝置面板介紹

交流耐壓試驗裝置的組成

交流耐壓試驗裝置是電力行業對高壓耐壓試驗裝置的一種分類， 也叫工頻耐壓試驗裝置，一般由油浸式試驗變壓器及試驗變壓器操作箱組成。除油浸式試驗變壓器外， 也有很多用戶選用充氣式試驗變壓器，干式試驗變壓器用以組成交流耐壓試驗裝置。具體選用方法遵循用戶現場使用情況即可。

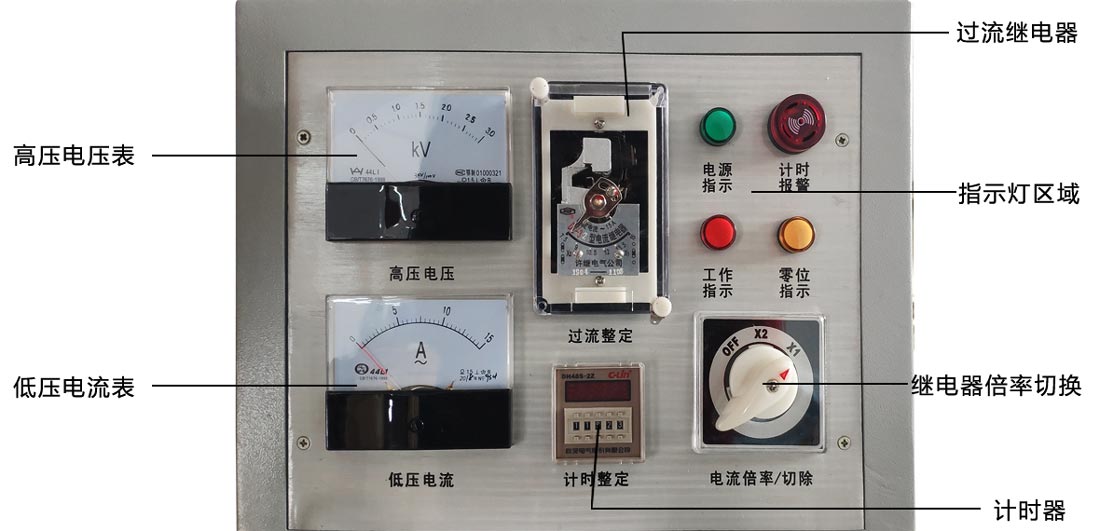

交流耐壓試驗裝置的面板

高壓電壓表: 以kV(千伏)為單位，指針在不通電時，應指示在“0”刻度位置，如若不在"0"刻位置，可使用平口一字螺絲刀進行調零操作。

低壓電流表: 以A（安培）為單位， 用以指示在試驗時交流耐壓試驗裝置操作臺輸出的電流， 要確保電流不超過裝置額定電流， 也不應超過現場電源的額定電流。

指示燈區域：分別有電源指示、工作指示、零位指示、計時報警指示等4個指示燈。裝置帶電即電源指示燈亮，調壓器逆時針回旋到0位，則零位指示燈亮。調節升壓旋鈕，進行電壓輸出時，則零位指示燈熄滅，工作指示燈亮。 調節至所需試驗電壓后，按下面板計時按鈕，待計時倒計時完成后，則計時報警指示燈亮，并伴隨聲光報警。

計時器: 用以調節時間，用以耐壓試驗倒計時， 可分別設置時（H）分（M）秒（S）

過流繼電器: 用以整定保護電流, 調節方法為打開面蓋，手動撥動指針至所需要的電流位置。

倍率切換開關: 具有X1、X2及OFF三個檔位， 是過流繼電器的輔助開關，過流繼電器設置為保護電流5A， 開關置于X1、X2位置，則對應的保護電流分別為5A、10A.剩下的OFF檔位則是完全切除電流保護， 不推薦將開關置于此檔位。
