UAJS-C抗干擾異頻介質損耗測試儀接線及操作指南
發布時間:2019-12-22 23:53:38
閱讀次數: 872次
UAJS-C抗干擾異頻介質損耗測試儀可用正、反接線方法測量被試品不接地或直接接地的高壓電氣設備，還可以測量電容式電壓互感器(即CVT互感器)的tgδ及主電容C1、C2電容量。
UAJS-C抗干擾異頻介質損耗測試儀接線及操作指南
一、抗干擾異頻介質損耗測試儀接線
根據被試品選擇最合適、最快捷的測試接線,主要根據被試品尾端或者二次是否是接地來選擇，接地則用反接法。
二、抗干擾異頻介質損耗測試儀操作指南
1.設備可靠安全接地

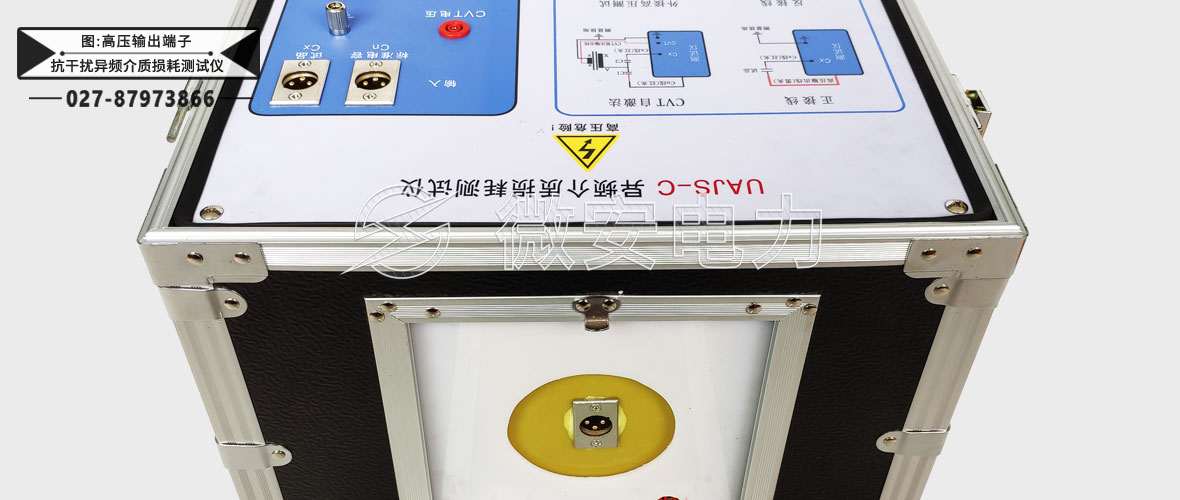

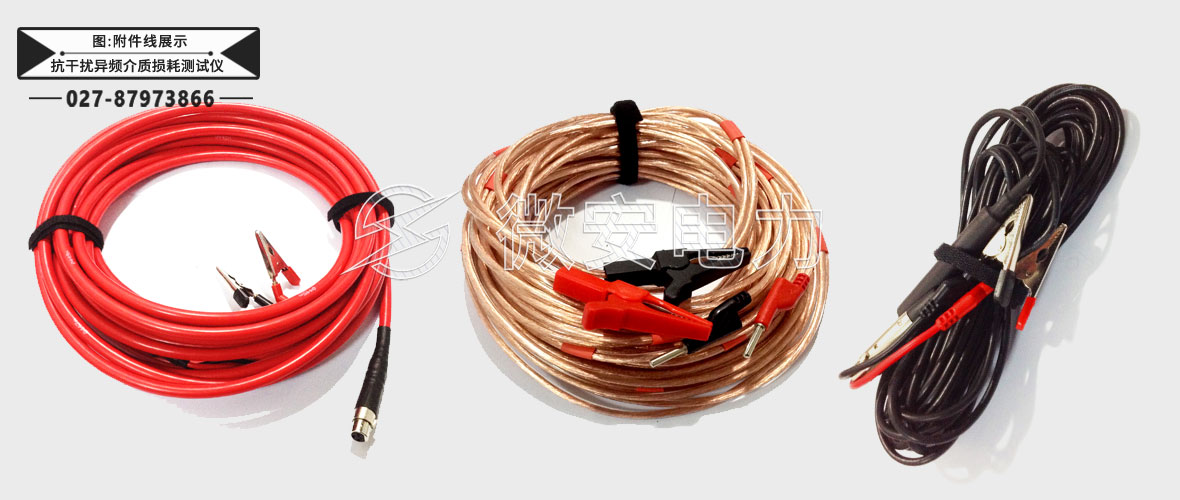

2.根據被試品接地方式選擇接線方法，HV高壓線應注意不用的夾子懸空。
3.打開電源開關，等待儀器自檢完成。
4.按"功能"鍵，移動光標在各個選項、并通過"增大" 減小"設置好參數。注意CVT自激法測試時，應嚴格按照被試CVT的電壓，一般不超過3KV
5.長按"確定"鍵5秒，儀器紅燈閃爍并蜂鳴，自動升壓到預設值并顯示測試結果。
6.測試結束后，關閉電源，才可進行拆線操作。
7.儀器出現不正常現象時，須關閉電源后，等待一分鐘后再檢查。
