一、絕緣電阻測試儀和接地電阻測試儀的測試方式區別

（1）絕緣電阻測試儀的測試方式

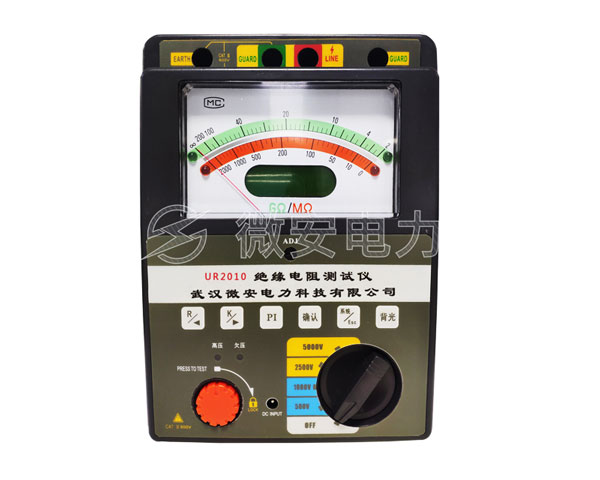

    絕緣電阻測試儀是測試電線電纜相間、層間以及中性點之間的絕緣程度，測試數值越高，絕緣性能越好，絕緣電阻的測量可以采用UMG2672電子兆歐表進行測量。

（2）接地電阻測試儀的測試方式

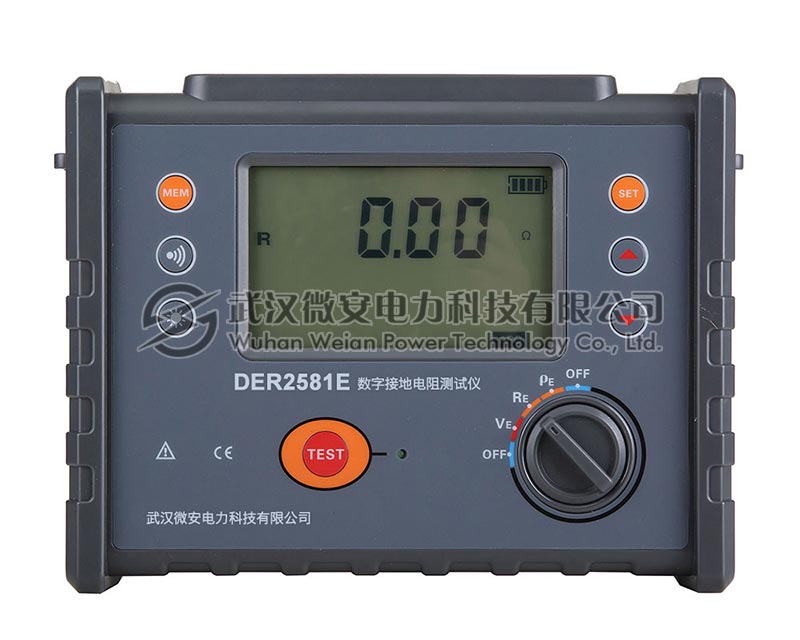

    接地電阻測試儀是檢測接地電阻是否合格的電力設備。接地電阻測試儀的測試方式是電氣設備依靠大地連接成同電位，是反應導線或防雷引下線與大地接觸的緊密程度。接地電阻測試儀測量出來的數值大小是保證人身安全的一種有效措施，可采用微安電力生產的DER2571 數字接地電阻測試儀。

二、絕緣電阻測試儀和接地電阻測試儀的原理區別

（1）絕緣電阻測試儀的原理

    當使用絕緣電阻測試儀測量絕緣電阻時，把直流電壓U加于絕緣物上，此時有一電流隨時間做衰減性變化，最后 趨于一個穩定值。
    通常，絕緣電阻測試儀的電流是電容電流、吸收電流和傳導電流的總和。電容電流Ic，它的衰減速度很快；吸收電流Iaδc，它比，并且穩定在很大的數值上。反之，如果絕緣受了潮，傳導電流顯著增大，甚至比吸收 電流Iaδc起始值增大更快，瞬變電流成分明顯減少，絕緣電阻值表現很低，并且隨時間的加長而變化甚微。
    利用絕緣電阻測試儀進行測試的過程中，如果絕緣沒有受潮并且表面清潔，瞬變電流分量Ic、Iaδc很快衰減為零，僅剩很小的傳導電流Inp通過，因?yàn)榻^緣電阻與流通電流成反比，絕緣電阻將上升很快。

    所以，在絕緣電阻測試儀進行試驗中，一般通過吸收比判斷絕緣的受潮情況，而當吸收比大于1.3時，表明絕緣良好，如果吸收比近于1時，就表明絕緣受了潮。電容電流衰減慢得多；傳導電流Inp，它經很短時間就趨于穩定。

（2）接地電阻測試儀的原理

    接地電阻測試儀也叫接地電阻測量?jī)x、接地?fù)u表。接地電阻測試的測試原理是，通過被測物的接地電極”E”和供電電極"H(C)"，之間的交流恒電“I”，即可得到接地電阻值"Rx"，發現接地電極”E”和 測量電極"S(P)"之間的位差"V"。

    數字接地電阻測試儀進行測試的過程如下：
    第一步，將兩個接地探針沿接地體輻射方向分別插入距接地體20m、40m的地下，插入深度為400mm，a）實際操作 b）等效原理
    第二步，將接地電阻測量?jī)x平放于接地體附近，并進行接線，接線方法如下：
  ① 用最短的專用導線將接地體與接地測量?jī)x的接線端“E1”（三端鈕的測量?jī)x）或與C2、”短接后的公共端（四端鈕的測量?jī)x）相連。
  ② 用最長的專用導線將距接地體40m的測量探針（電流探針）與測量?jī)x的接線鈕“C1”相連。
  ③ 用余下的長度居中的專用導線將距接地體⒛m的測量探針（電位探針）與測量?jī)x的接線端“P1”相連。
    第三步，將測量?jī)x水平放置后，檢查檢流計的指針是否指向中心線，否則調節“零位調整器”使測量?jī)x指針指向中心線。     第四步，將“倍率標度”（或稱粗調旋鈕）置于最大倍數，并慢慢地轉動發電機轉柄（指針開始偏移），同時旋動“測量標度盤”（或稱細調旋鈕）使檢流計指針指向中心線。     第五步，當檢流計的指針接近于平衡時（指針近于中心線）加快搖動轉柄，使其轉速達到120r/min以上，同時調整“測量標度盤”，使指針指向中心線。     第六步，若“測量標度盤”的讀數過小（小于1）不易讀準確時，說明倍率標度倍數過大。此時應將“倍率標度”置于較小的倍數，重新調整“測量標度盤”使指針指向中心線上并讀出準確讀數。     第七步，計算測量結果，即R地=“倍率標度”讀數ד測量標度盤”讀數。

三、絕緣電阻測試儀和接地電阻測試儀的適用范圍不同

（1）絕緣電阻測試儀的適用范圍

    絕緣電阻測試儀適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電氣設備等的絕緣電阻的測量。該高壓電子兆歐表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的接地電阻測試儀表。

（2）接地電阻測試儀的適用范圍

    接地電阻測試儀由DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波換算數字顯示。接地電阻測試儀適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻測試和測量。
