交流耐壓試驗裝置

交流試驗裝置是一種對高壓電氣設備進行耐壓的專用設備的統稱叫法，是指頻率不為零的交流高壓發生裝置 , 目前主流的代表設備分別是工頻耐壓試驗裝置 ，超低頻耐壓試驗裝置 , 變頻串聯諧振耐壓試驗裝置

1.工頻耐壓試驗裝置

工頻耐壓試驗裝置中的工頻是指頻率為50HZ的高壓發生裝置，目前主要是高壓試驗變壓器，試驗變壓器又分別分為油浸式試驗試驗變壓器，干式試驗變壓器，充氣式試驗變壓器

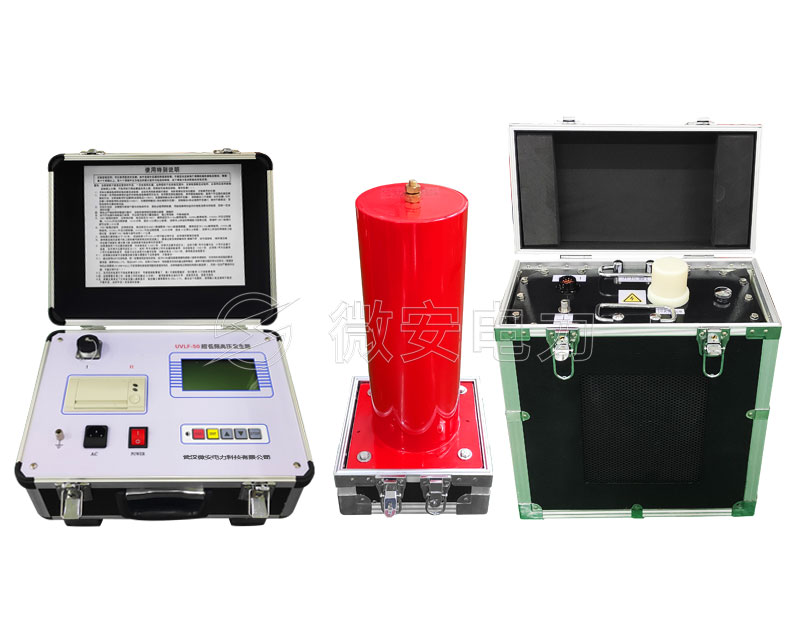

2.超低頻耐壓試驗裝置

超低頻耐壓試驗裝置是指頻率為0.1HZ的高壓發生裝置，目前主要應用于長距離的電纜耐壓試驗，因長距離的電壓耐壓需要的設備容量太大，非常笨重，不便于運輸，使用0.1HZ的頻率的超低頻耐壓試驗裝置可以大大減輕試驗所需要的容量 ，從而達到減輕試驗設備的重量，以便于現場搬運

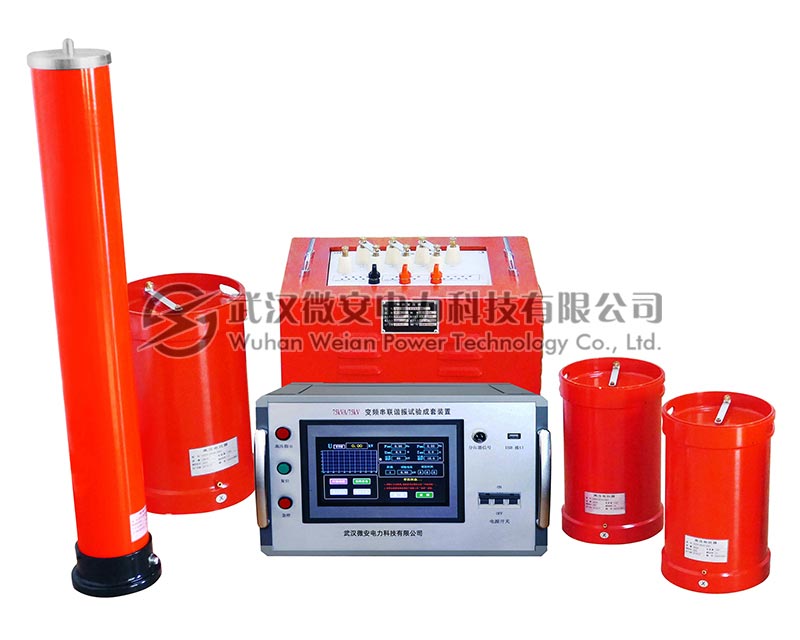

3.變頻串聯諧振耐壓試驗裝置

變頻串聯諧振試驗裝置是隨著電力系統大容量試品的增多，從而應用越來越廣泛的大容量被試品的主流耐壓試驗裝置 ，通過LC振蕩電路的原理，可以實現高倍數的升壓，其主要原理是利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。
