220kV電流互感器試驗項目有哪些？
發布時間:2023-03-27 23:09:50
閱讀次數: 872次
220kV電流互感器又稱為220kV流變、CT。本文旨在詳細說明電流互感器在交接試驗中的全部項目，以及完成這些試驗項目需要的試驗儀器設備,文中提及的設備規格均完全滿足交接試驗中的測試要求及試驗標準。
220kV電流互感器又稱為220kV流變、CT等，遇到很多安裝單位類的客戶，第一次承接220kV電壓等級的安裝工程及試驗，不是太清楚在交接試驗過程中的試驗項目，也不清楚需要采購哪些儀器來完成該試驗，今天微安電力就來詳細的進行以下說明，以下是220kV電流互感器的交接試驗全部項目。
一、絕緣電阻測量
根據標準，絕緣電阻測量應使用2500V兆歐表，且測試結果絕緣電阻值不低于1000MΩ

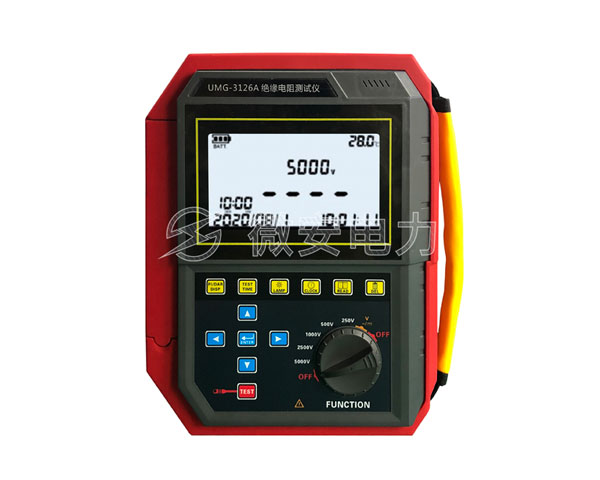

UMG-3126A數字絕緣電阻測試儀
二、介質損耗因素(tanσ)及電容量
根據標準，220kV油浸式電流互感器其tanσ應≤0.6%、充硅脂及其他干式電流互感器其tanσ應≤0.5%，油浸式電流互感器末屏其tanσ應≤2%

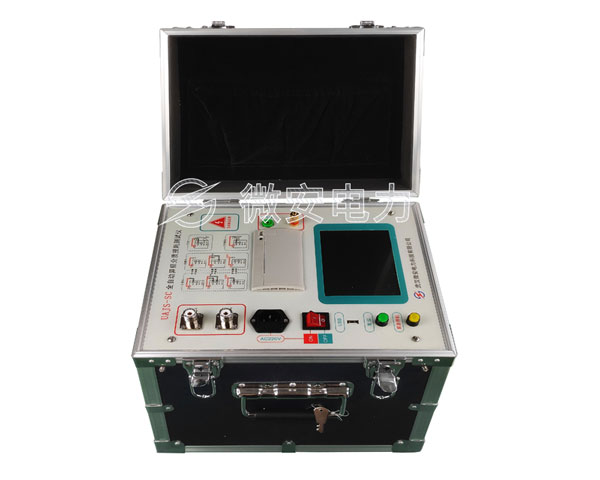

UAJS-S異頻介質損耗測試儀
三、局部放電試驗
四、交流耐壓試驗
五、絕緣介質性能試驗
六、測量繞組的直流電阻
七、檢查接線繞組組別和極性
八、誤差及變比測量
九、測量互感器的勵磁特性曲線
十、密封性能檢查
