如何選擇回路電阻測試儀的電流？
發布時間:2022-12-07 08:00:03
閱讀次數: 872次
講述了回路電阻測試儀測量接觸電阻的原理以及回路電阻測試儀電流選擇100A的原因
一、回路電阻測試儀原理

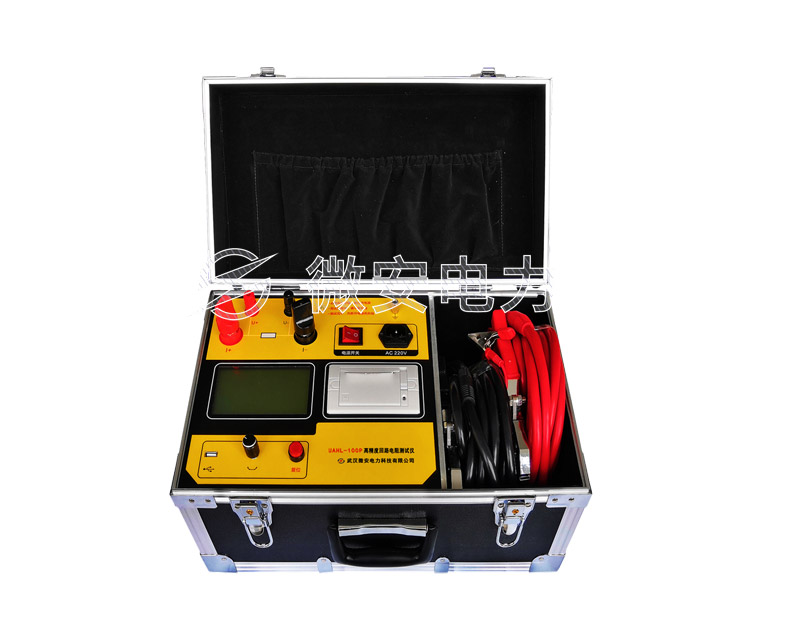

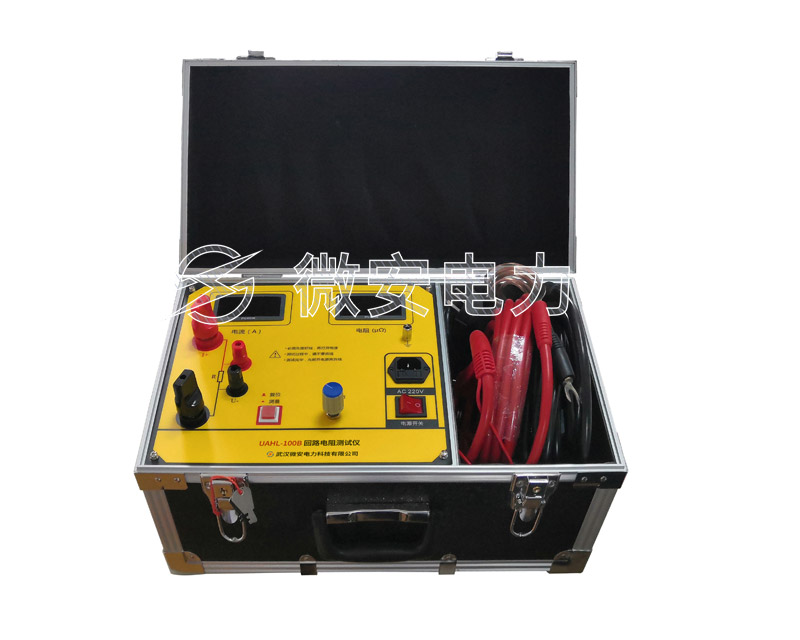

回路電阻測試儀又名接觸電阻測試儀,目前回路電阻測試儀基本采用電壓降法與微歐儀法
一、電壓降法
電壓降法是給被測回路通過直流電流，在回路接觸電阻上產生電壓降。通過測量回路的電流值及測回路上的電壓降，根據歐姆定律計算出接觸電阻。
二、微歐儀法
微歐儀的工作原理仍是直流電壓降法，通常采用交流220V電壓經整流后，通過開關電路轉換為高頻電流,最后再整流為100A的低壓直流,用作測量電源。采用此方法的儀器具有自動 恒流,并能數顯測量測試電流值和回路電阻值。
一、回路電阻測試儀的電流選擇
根據JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》規定,回路電阻測試儀的電流不得低于100A測試電流,因為回路電阻測試儀主要是用來測試斷路器的接觸電阻的，而斷路器觸頭的接觸電阻是由表面電阻和收縮電阻組成的。當使用小電流進行斷 路器導電回路電阻的測量時,由于工作電流很小,難以消除表面電阻的影響,測 出的電阻值偏大。但當測量回路中通入100A大電流時,觸頭表面的氧化膜就容易被擊穿,這樣就 能夠準確的測量到回路電阻數值,又由于當觸頭因調整不當(如觸頭壓力變化),運行中發生變化或觸頭燒損嚴重等使 有效接觸面積減小時,測量時如果使用小電流在其接觸處不會引起收縮,無法測出收縮電阻 而當斷路器流過正常工作大電流時,就使該接觸處的電阻增加,引起觸頭的發熱和加速氧化。
所以測試應采用微歐儀法，即直流電壓降法,且通入的電流不小于100A
