電纜的正序電容一般是在110kv及以上架空電路中需要測量，它采用的是異頻線路參數測試儀，試驗內容除了正序電容之外還包括，正序阻抗，零序電容，零序阻抗，互感和耦合電容等參數。

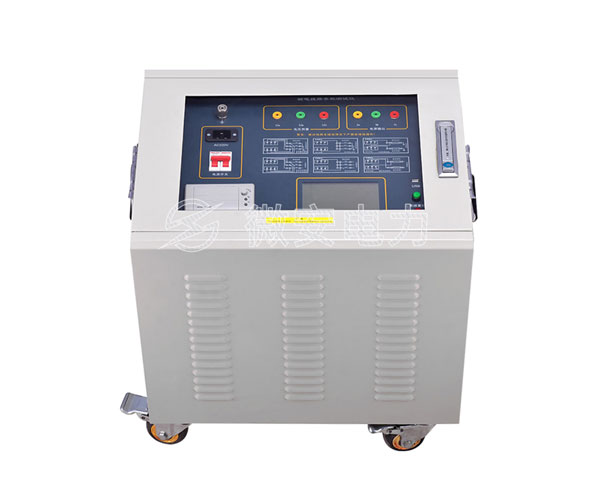

UAXL-Y異頻線路參數測試儀———儀器采購 :張經理 153-7708-1310 （微信同號）

一、正序電容測試方法

測量線路正序電容之前要做好防護措施，防止感應電勢觸電，將測量端的線路掛上接地線或合上地刀可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，在測試儀器接線確認接好完成后，再取下接地線或分開地刀的接地，以保證設備和操作人員的安全。測試儀器出去的黃、綠、紅三色測試線盡量懸空，以免感應高壓放電擊穿測試線！

1、接線:在進行測量時，線路的末端開路，在首端加三相電壓，計算正序參數時，電壓取末端三相的平均值，電流同理取三相平均值，功率取功率表的代數和，計算每公里線路對地的正序參數，即正序電導，正序電納和正序?qū)Ъ{。

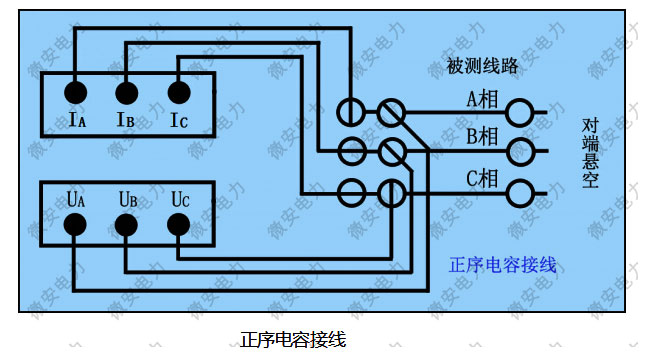

正序電容測量的接線圖可參考下圖。

正序電容測試接線圖

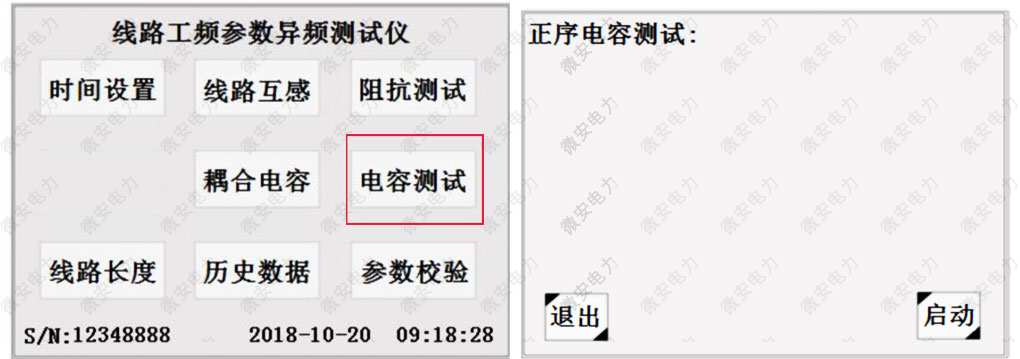

2、啟動測試:接線完成后，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），再次確認接線無誤，點啟動就開始測試

正序電容測試界面

3、測試結果:此圖正序電容測試結果

正序電容測試結果

圖中測試結果的含義如下:

Z1：總阻抗 V : 測試電壓

R1：總電阻 I : 測試電流

X1：總電抗 Ф: 測試角度

Y1：總導納 Km: 線路長度

G1：總電導

B1 : 總電納

C1 : 總電容

B1/ Km: 公里電納

C1/ Km: 公里電容

S : 單位西門子
