一、變壓器阻抗電壓及容量的概念

1、變壓器的阻抗電壓

變壓器的阻抗電壓等于電壓等于短路阻抗ZR75℃乘以一次額定電流I1N。變壓器Ⅱ阻抗電壓較小，其外特性曲線較平；變壓器Ⅰ的阻抗電壓大，其外特性向下傾斜較大。變壓器帶負載以后，在一次電壓U1和二次負載的功率因數cos 2不變情況下，二次電壓U2必然隨負載電流I2的增大而下降。

2、變壓器的容量

變壓器額定容量是指主分接下視在功率的慣用值。在變壓器銘牌上規定的容量就是額定容量，它是指分接開關位于主分接，是額定滿載電壓、額定電流與相應的相系數的乘積。對三相變壓器而言，額定總?cè)萘咳萘康扔?3×額定相電壓×相電流，額定容量一般以kVA或MVA表示。額定容量是在規定的整個正常使用壽命期間，如30年，所能連續輸出最大容量。而實際輸出容量為有負載時的電壓（感性負載時，負載時電壓小于額定空載電壓）、額定電流與相應系數的乘積。

二、變壓器容量測試的意義

（1）變壓器容量測試的意義

變壓器容量測試是為了對變壓器的帶負荷能力進行檢測，目前社會上，有些用電用戶受利益驅使更換變壓器銘牌，以大容量變壓器充當小容量變壓器，而我們國家對于電費的收取，是按照電子式電能表計數的有功功率產生的電費以及由變壓器額定容量計算的無功功率產生的電費一起相加收取的，更換變壓器銘牌，從而達到逃漏電費的目的。

三、變壓器容量測試的方法

（2）變壓器容量測試的方法

目前主要采用短路阻抗法進行變壓器容量的確定，使用的儀器為市面上常見的變壓器容量測試儀，是測試變壓器容量及變壓器損耗參數的專用儀器，可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數可進行精密的測量，變壓器容量及特性測試儀還可以測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗 4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器，變壓器容量測試儀可測量范圍：20kVA~100000kVA

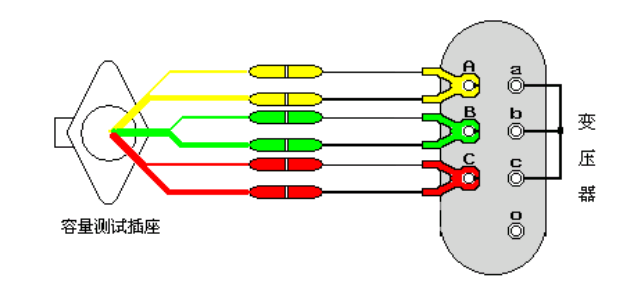

變壓器容量測試接線圖

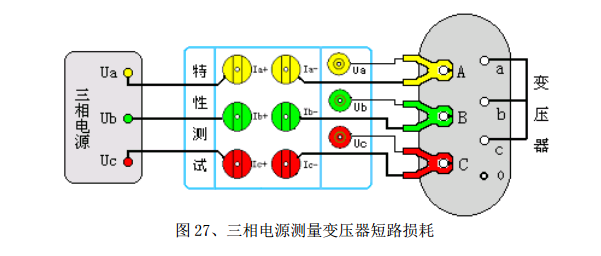

變壓器短路損耗測試接線圖

四、變壓器阻抗電壓測試的意義

（1）變壓器阻抗電壓的意義

阻抗電壓就是指變壓器短路時，短路電流達到額定值時，原方所加電壓與額定電壓的比值，其數值等于短路阻抗的百分數。阻抗電壓是變壓器的一個重要參數，它的大小標志著額定負載時變壓器內部壓降的大小，所以阻抗電壓與變壓器額定電流是成正比的，而額定電流與額定容量是成正比的，所欲阻抗電壓也正比于額定容量。因此，利用阻抗電壓這個參數，通過短路試驗就可以確定配電變壓器的容量。

（2）變壓器阻抗電壓計算

將變壓器二次側短路，在一次側逐漸施加電壓，當二次繞阻通過額定電流時，一次繞阻施加的電壓Uz與額定電壓Un之比的百分數，即：Uz%=Uz/Un×100%。
