發電機交流耐壓試驗的正確步驟

一、什么是交流耐壓試驗？

交流耐壓試驗是一種鑒定電力設備絕緣強度最有效和最直接的方法,交流耐壓試驗電壓一般比運行電壓高，其試驗的目的是鑒定電力設備絕緣強度，保證電力設備安全運行，屬于預防性試驗之一。接下來我們了解發電機交流耐壓試驗的正確步驟與方法。

二、交流耐壓試驗步驟

1、試驗準備

交流耐壓試驗前需要做好準備，保證試驗的有序進行。試驗前，先用兆歐表或絕緣電阻測試儀檢查絕緣電阻，如有嚴重受潮和嚴重缺陷，消除后才能進行交流耐壓試驗。

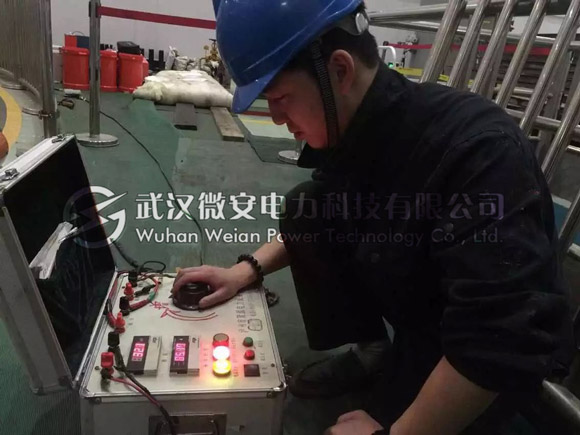

2、調試交流耐壓試驗裝置

（1）調試交流耐壓試驗裝置電源

在空載（不接發電機繞組）下調整保護間隙，使其放電電壓應在1.1倍的試驗電壓范圍內，然后升高電壓為試驗電壓，保持2min后，降至零，并拉開電源開關。

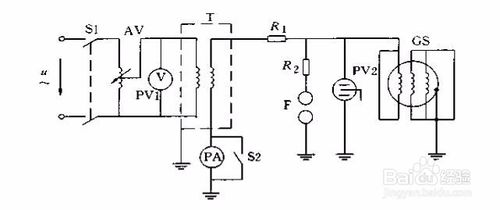

圖1-1 發電機交流耐壓試驗接線圖
S1——電源開關；AV——單相調壓器；T——試驗變壓器；PV1——電壓表;
PV2——靜電電壓表；R1—限流電阻；R2一球隙保護電阻；S2—短路刀閘；
F一保護球隙；GS一發電機定子繞組；PA-毫安表

（2）調試交流耐壓試驗裝置的保護功能

調試方法為在經過限流電阻R1，然后在高壓側短路，調試過電流保護動作的可靠性。一般情況下，其動作電流應為試驗變壓器額定電流的1.3-1.5倍。

3、試驗開始——接線

當交流試驗裝置調試無誤后，即可將交流耐壓試驗裝置上高壓引線接到被試繞組上進行試驗，非被試繞組電氣連接后接地。被試繞組首尾連接后引出，記錄繞組溫度、環境溫度和濕度。請先務必確保電壓和電流保護調試檢查無誤，儀表接線正確。然后升至試驗電壓持續1min后，降低電壓，切斷試驗電源開關

4、試驗時升壓速率

在交流耐壓試驗升壓階段，從零開始升壓，升壓速度在40％試驗電壓以內可不受限制，其后應均勻升壓，速度約每秒3％的試驗電壓。升至試驗電壓后維持1 min。將電壓降至零，拉開電源，該試驗繞組試驗結束。

5、試驗結果

交流耐壓試驗結束后，我們必須了解如何對試驗結果進行分析。如果出現定子繞組泄漏電流和直流耐壓第C條中任一情況時，絕緣可能將要擊穿或已經擊穿，試驗未通過；如果交流耐壓試驗后的絕緣電阻比耐壓前降低30%以上，則認為試驗未通過。

三、發電機交流耐壓試驗注意事項

現在你是否了解發電機交流耐壓試驗的正確步驟與方法呢？小編現在總結下：
（1）首先應檢查并測量發電機定子繞組的絕緣電阻，并進行直流泄露試驗，如有嚴重受潮或嚴重缺陷，需消除后進行交流耐壓試驗，保證所有試驗設備儀表儀器接線正確，指示準確。
（2）一切設備儀表接好后，在空載條件下調整保護間隙，其放電電壓為試驗電壓的110％—120％，并調整電壓在高于試驗電壓5％下維持2min后將電壓降至零位，拉開電源。
（3）經過限流電阻R在一次側短路，調試過電流保護跳閘的可靠性。
（4）電壓及電流保護調試檢查無誤，各種儀表接線正確后，即可將高壓引線接到被試發電機繞組上進行試驗。
（5）交流耐壓試驗后的絕緣電阻不應小于耐壓前的數值。
