由于CVT電壓互感器與傳統的電磁式電壓互感器在原理以及構造上有很大區別，很多試驗工作者在對CVT電壓互感器的介質損耗參數測試儀過程中有很多疑問，針對這些在測試過程中經常遇到的問題，武漢微安電力科技有限公司像大家細致的講解了一下CVT電容式電壓互感器在現場介質損耗參數測試過程中的實際測試方法，為描述的更加準確，下文中的接線示意圖都是以微安電力生產的UAJS-C全自動異頻介質損耗測試儀作為示例，各個廠家的測試儀略有不同，僅供大家參考

一、傳統拆除引線測試方法與步驟

1、首先拆除CVT電壓互感器高壓A端、低壓1a、1n、da、dn的對外連線，并將1n、dn可靠接地（確定端子箱地接地刀閘是合上的）
2、將XL端可靠接地 （更改過的接線需做好位置記號，以便恢復）

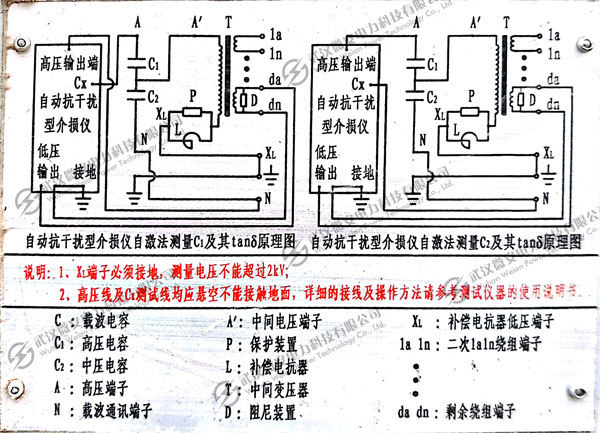

3、按上圖右邊示意圖將介損儀的CVT低壓測試信號線分別加到互感器的da和dn端，互感器A端接到介損測試儀的高壓輸出端，N端接到介損儀的Cx端。完成C2及tanδ的測試，注意測量電壓不能超過2KV，否則有損壞互感器的危險。
4、再按上圖左邊示意圖將介損儀的CVT低壓測試信號線分別加到互感器的da和dn端，互感器A端接到介損測試儀的CX端，N端接到介損儀的高壓輸出端，完成C1及tanδ。

二、現場不拆引線測試CVT地按壓互感器（適用220KV及以上系統）

當C1為多節電容時，C0和C1、C2和tgδ的測量
如果C1是單節電容，母線不能接地
如果C1是多節電容，母線可以接地，測試步驟如下：

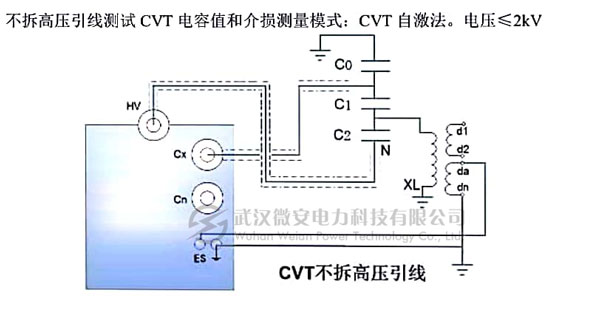

1、C1和C2用自激法測量如下圖接線，在CVT自激法測量中，儀器先測量C1，然后自動倒線測量C2，需要注意高壓線應懸空不能接觸地面。

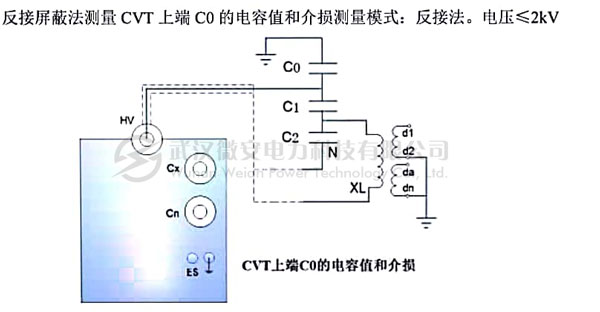

1、C0可以用常規反接線測量，接線圖如下

在參數設置選擇反接、內Cn和內Un后啟動測試，可在CVT母線接地情況下，對C0進行不拆線10kV反接線介損測量。C0上端不拆線，C0下端接儀器高壓輸出端高壓芯線，C2末端N和XL接儀器高壓輸出端屏蔽線。這樣，C1和C2被屏蔽，儀器采用反接線測量方式，測量出C0。
