調感式工頻串聯諧振耐壓試驗裝置簡介及技術參數特點

調感式工頻串聯諧振耐壓試驗裝置簡介

發電機耐壓試驗裝置中文名稱：UAXZ-GP發電機工頻調感交流耐壓試驗裝置

發電機耐壓試驗裝置英文名稱：Resonance Test System for Generator

武漢微安電力研發生產發電機交流耐壓諧振試驗裝置包括發電機交流耐壓試驗、發電機耐壓試驗、工頻交流耐壓試驗、發電機耐壓試驗裝置及發電機串聯諧振裝置。發電機交流耐壓試驗裝置針對單機容量在250MW及以下水力發電機的工頻交流耐壓試驗。 發電機交流耐壓試驗裝置技術原理：隨著電力系統的發展，運行設備的容量越來越大，如火力發電機組，單機容量已超過1000MW，水力發電機組，單機最大容量已達800MW；這些設備的交流工頻耐壓試驗，如果用傳統的試驗設備(即工頻試驗變壓器)，則由于試驗需要的容量大，試驗變壓器、調壓器十分笨重，大容量試驗電源在現場也很難解決，現場試驗極不方便。工頻諧振裝置，無論從試驗電源容量、設備重量、試驗波形及投資等方面都具有極大的優勢。該裝置主要針對單機容量在250MW及以下水力發電機的交流耐壓試驗設計制造。

調感式工頻串聯諧振耐壓試驗裝置特點

1、由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下(1/Q10)；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操作便捷而安全
2、發電機交流耐壓試驗裝置實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率(THD)極小，優于現有所有類型的交流耐壓設備
3、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的(1/Q)能有效防止擊穿后擴大對故障點的損傷
4、閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長(秒數)是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險

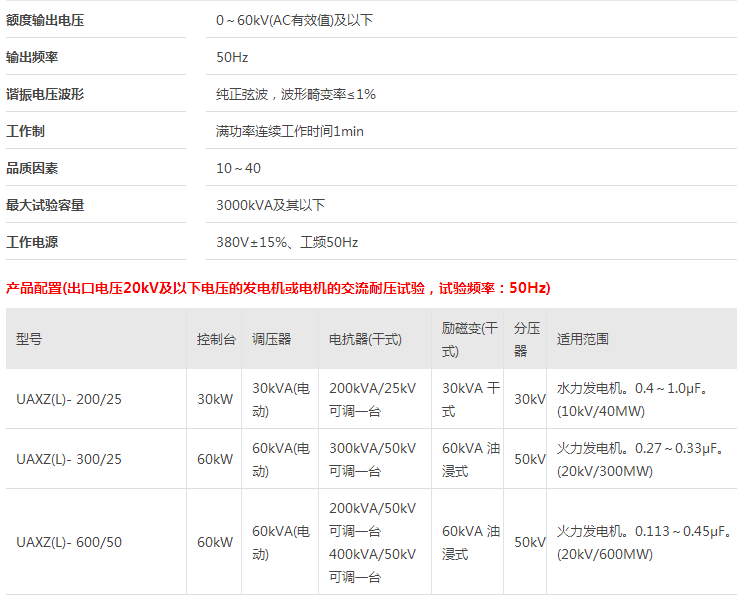

調感式工頻串聯諧振耐壓試驗裝置技術參數
