一、變壓器零序阻抗定義

變壓器對各相序(正序、負序、零序)電壓，電流所表現的阻抗叫序阻抗，分別是正序阻抗，負序阻抗,零序阻抗。

其中正序阻抗就是變壓器的阻抗，也叫做變壓器短路阻抗，因此正序阻抗一般在出廠試驗以及電力預防性試驗時測試。

而零序阻抗決定于磁路形式、繞組的聯接法、繞組相對位置、漏磁的通道。

二、零序阻抗的測試方法

零序阻抗試驗時通常是從三相線端對中性點供電，測試結果以每相的歐姆數表示

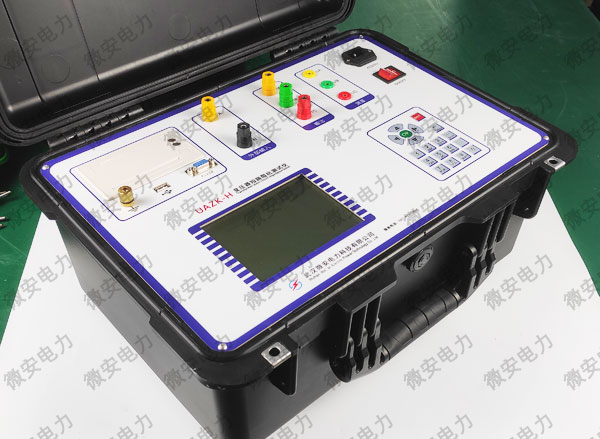

首先需要準備好一臺變壓器短路阻抗測試儀，在此我們推薦武漢微安電力生產的UAZK-H型測試儀，有些廠家也叫做變壓器低電壓短路阻抗測試儀。

1、測試接線

按上圖所示接好測試線，注意變壓器需要完全獨立，即需要拆除兩側的所有引出線，然后將變壓器短路阻抗測試儀的黃、綠測試夾，夾至變壓器低壓側的A/0端子

2、儀器參數設置

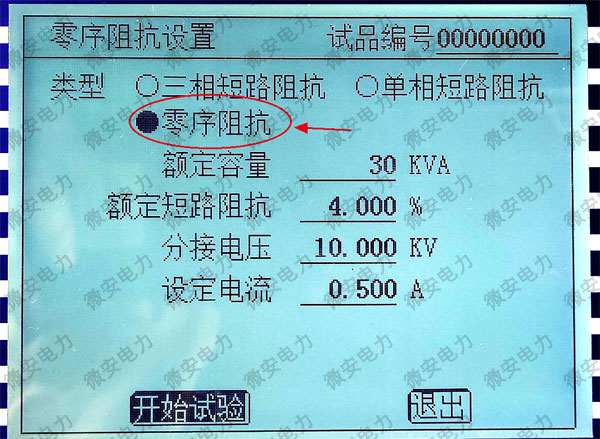

選擇到"零序阻抗"測試模塊

"額定容量"——按照變壓器銘牌上的額定容量輸入

"額定短路阻抗"——按照變壓器銘牌上的額定Uk%（阻抗電壓百分比輸入）

"分接電壓""——按照變壓器額定檔位的電壓進行輸入

"設定電流"——按實際測試最大電流設置，不可超過儀器輸出電流，不可超過變壓器繞組額定電流

3、測試并讀取數據

按下儀器開始測試按鍵，儀器會自動升流到設置的測試電流，并顯示測試結果

其中"Z0" 即代表零序阻抗，單位為Ω/相

U——試驗電壓，單位為V；

I——試驗電流，單位為A
