直流屏充電機紋波系數如何測試
變電站直流屏的充電模塊，也稱為充電機，是對蓄電池組直接進行充電的專用裝置。
DL/T 724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》第5.3條中，GB/T19826-2005《電力工程直流電源設備通用技術條件和安全要求》第5.2條中及6.3條中，對充電裝置的穩壓精度、穩流精度、紋波系數、充電機效率、蓄電池容量等技術指標及試驗方法有明確的規定及技術要求
聯系采購 :張經理 153-7708-1310 （微信同號）
一、測試方法

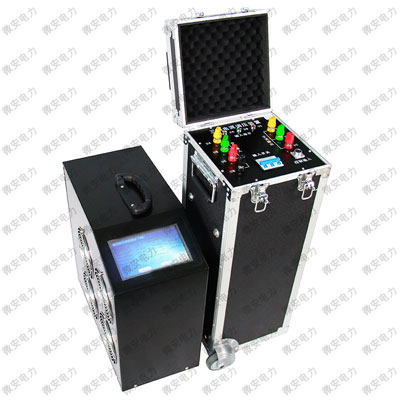

目前主流的測試方法主要是通過調壓裝置（如變壓器）將充電機交流輸入電壓在額定電壓±10%內變化，通過負載調整裝置（如放電電阻），使充電機的直流輸出電壓及輸出電流在規定范圍內變化（電壓調整范圍為額定值的90%～115%，電流調整范圍為額定值的0～100%），在調整范圍內測量電壓、電流及紋波值，通過計算，得到充電機的穩壓精度、穩流精度及紋波系數、充電機效率、蓄電池容量等
二、測試要求
| 充電浮充電裝置類別 項目名稱 |
磁放大型 | 相控型 | 高頻開關電源型 | |
| I | II | |||
| 穩壓精度 | ≤±5% | ≤±0.5% | ≤±1% | ≤±0.5% |
| 穩流精度 | ≤±2% | ≤±1% | ≤±2% | ≤±1% |
| 紋波系精度 | ≤1% | ≤1% | ≤±1% | ≤0.5% |
| 注：I、II表示浮充電裝置的精度分類 | ||||
按照DL/T 459-2000《電力系統直流電源柜訂貨技術條件》規定，充電浮充電裝置在浮充電(穩壓)狀態下，交流輸出電壓在其額定值的+15%、－10%的范圍內變化，輸出電流在其額定值的0－100％范圍內變化，輸出電壓在其浮充電電壓調節范圍的任一數值上，測得負載電阻兩端的紋波系數均應符合表一內規定

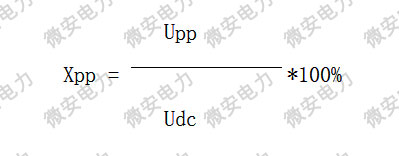

注：Xpp――紋波峰值系數
Upp――輸出電壓交流峰值 即 紋波峰值
Udc――直流輸出電壓平均值
