在變頻互感器測試儀的日常技術支持工作中，由于用戶經常測試各個電壓等級的互感器， 除了常規P級保護級別CT電流互感器，也經常有TPY、TPZ等暫態等級的互感器，尤其是在測試勵磁特性這一項目時，時長遇到變頻互感器測試儀測試得不到數據的情況，這種時候，往往都對儀器產生了懷疑，是否是因?yàn)閮x器損壞測不到數據，還是因?yàn)闇y(cè)試手法上的原因，導致得不到測試數據。

所以此時對變頻互感器測試儀進行現場故障判斷就尤為重要，下面就現場自檢的方法詳細說明

一、變頻互感器測試儀的電壓自檢

1、準備好一塊準確的數字萬用表

2、按上圖連接好測試線，將S1短接另一個S1， S2短接另一個S2，再把S1和S2兩個端子，接入數字萬用表的電壓檔

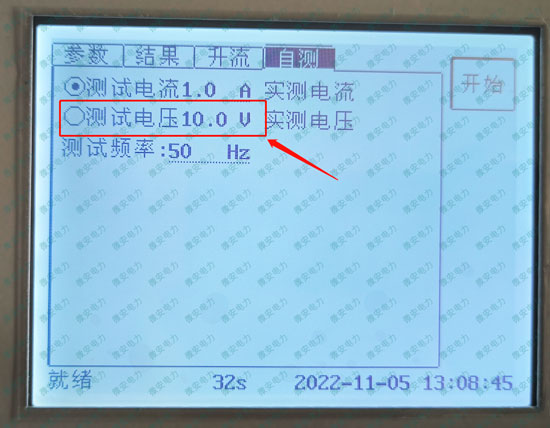

3、選擇變頻互感器測試儀的"自測"選項， 調節選項到"測試電壓"，并進行輸出

4、用萬用表電壓檔測量S1和S2之間的電壓，若與實際電壓相符，說明設備能夠輸出電壓且電壓測量環節正常

二、變頻互感器測試儀的電流自檢

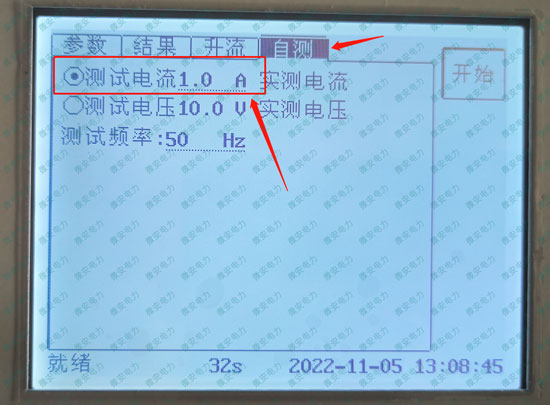

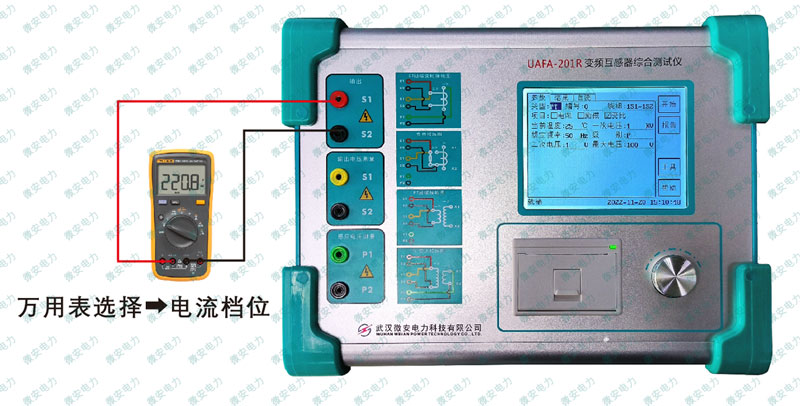

1、按下圖連接好測試線，即電壓回測的S1、S2不接 ， 只在輸出的S1和S2之間串入萬用表電流檔

2、若萬用表測量的電流與實際電流相符，說明設備能夠正常輸出電流且電流測量環節正常。
