在日常的技術支持工作中，關于我司銷售的UAJS-S異頻介質損耗測試儀，遇到比較多的問題就是客戶咨詢電容式變壓器套管的測試方法及測試結果的分析，有相當一部分用戶熟悉測試35kV變壓器整體繞組的測試，但不熟悉110kV及以上的電力主變壓器的套管的介質損耗測試，也是因為35kV變壓器出廠時，套管與繞組就是整體裝配好了， 而大型電力變壓器則不同，均是現場進行安裝，在現場安裝以前，由于運輸的等原因，也依據GB50150交接試驗規范，我們是需要現場進行測試的。

一、變壓器套管的結構介紹

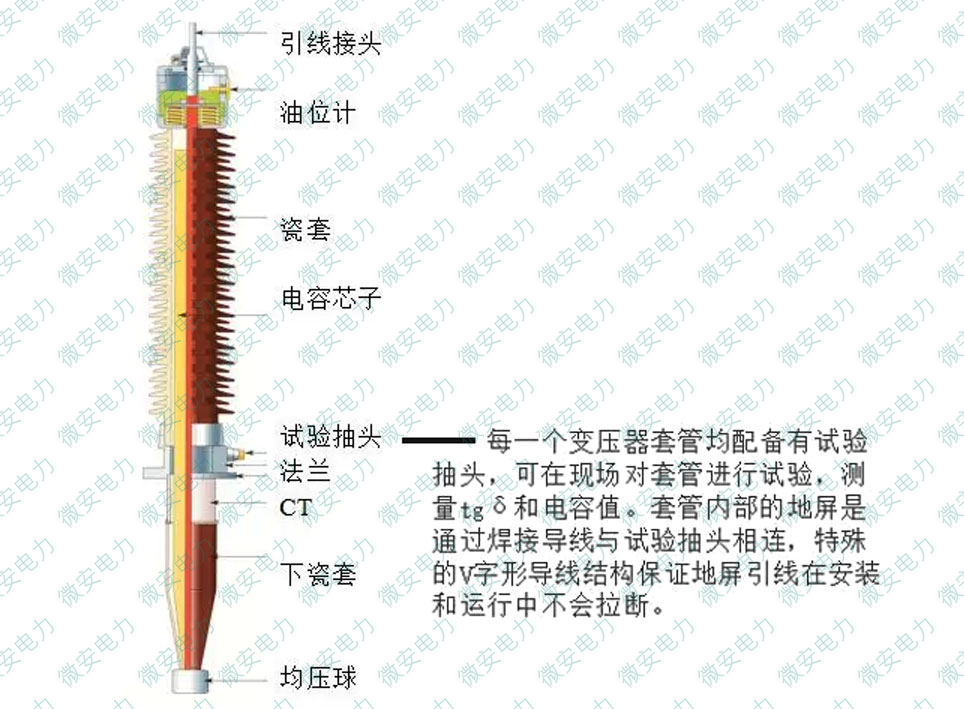

為便于文中后面的闡述，我們需要先介紹變壓器套管的結構及組成，下圖是變壓器套管的機構圖解，我們先熟悉下各個部位名詞，電容式套管是由主絕緣電容芯子，外絕緣上下瓷件，連接套筒，油枕，彈簧裝配，底座，均壓球，測量端子，接線端子，橡皮墊圈，絕緣油等組成。

二、變壓器套管介質損耗的測試接線

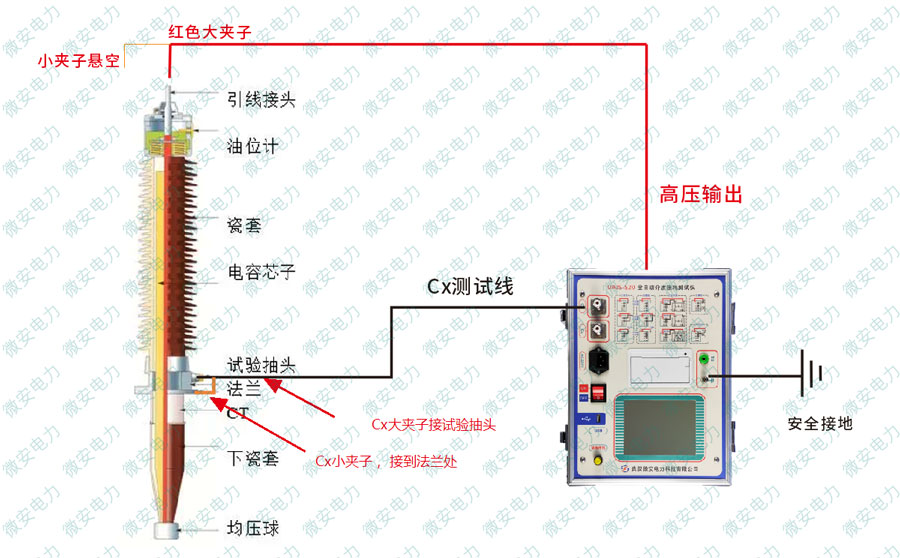

1、正接線測試--主絕緣對對末屏/常規測試

1、首先接好介質損耗測試儀的安全地線

2、 按上圖示，將介質損耗測試儀的高壓輸出線 接至套管的引線接頭，注意是使用大夾子，小夾子懸空即可

3、 將測試儀的Cx線接至套管末屏引出的試驗抽頭，Cx測試線中的小夾子可接至法蘭盤上

4、設置好測試儀的的參數，主要是 “正接法” “測試電壓--最高可設置10kV” “測試頻率” 設置完成長按“啟動”，儀器開始測試

5、 特別需要注意，為保證測試數據精確，套管應盡量對地保持懸空或良好絕緣測試。

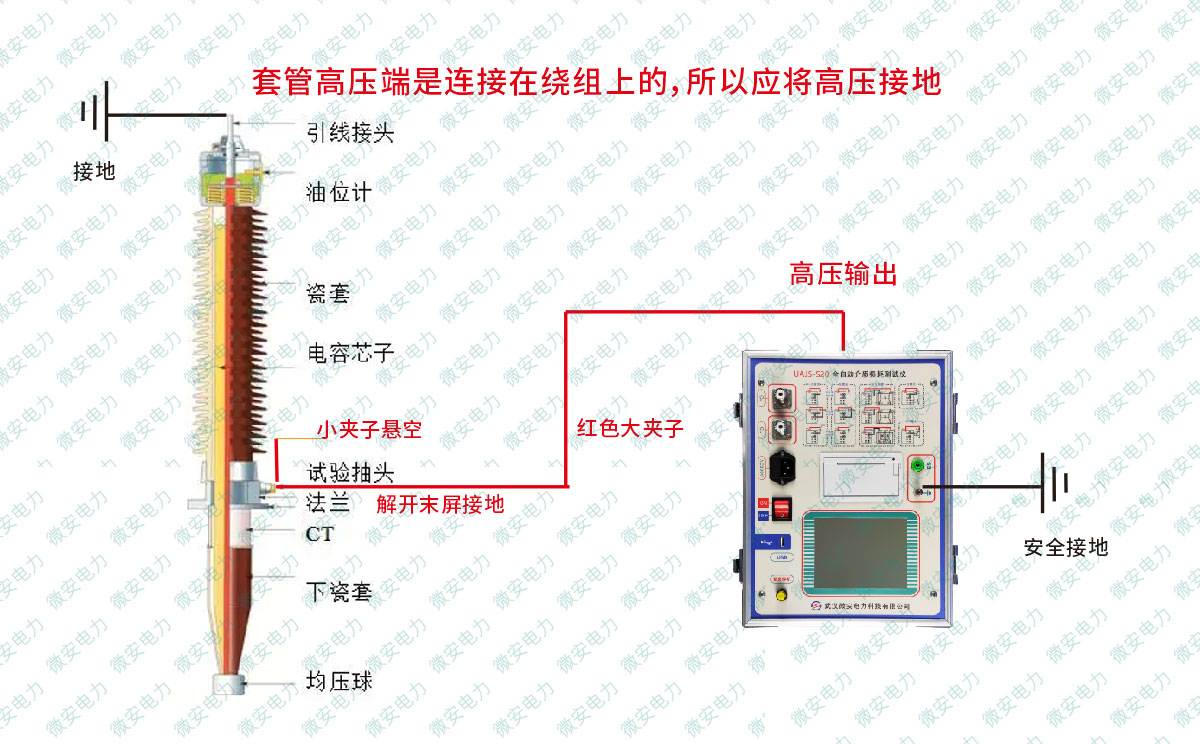

2、反接線測試--末屏對地

反接法應用場景:按規范要求，電容型套管末屏對地絕緣電阻小于1000MΩ時，應測量末屏對地的介質損耗因素，且其結果不大于0.02

1、同樣首先接好抗干擾異頻介質損耗測試儀的安全地線

2、 按上圖示，將介質損耗測試儀的高壓輸出線 接至末屏引出試驗抽頭

3、 測試儀的Cx線不需要接

4、設置好測試儀的的參數，主要是 “反接法” “測試電壓-不超過3kV” “測試頻率” 設置完成長按“啟動”，儀器開始測試

5、 特別需要注意，反接法的適用范圍，也要注意反接法的測試電壓選擇。

三、變壓器套管介質損耗測試實拍接線

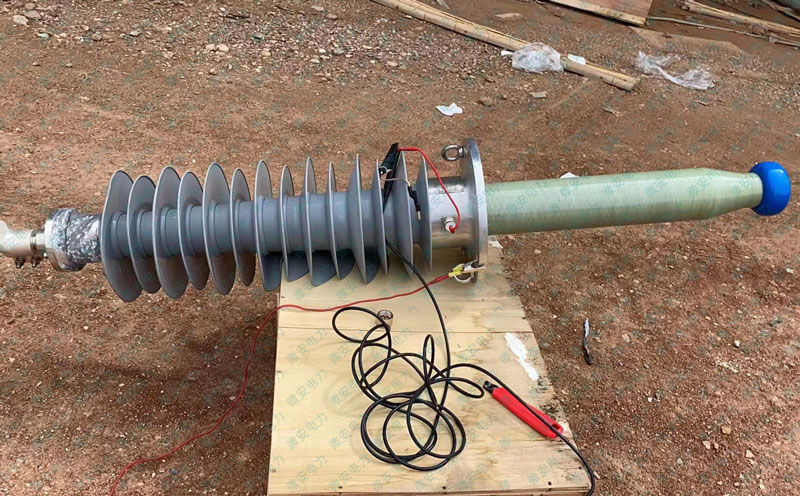

電容型變壓器套管接線

變壓器套管正接法接線

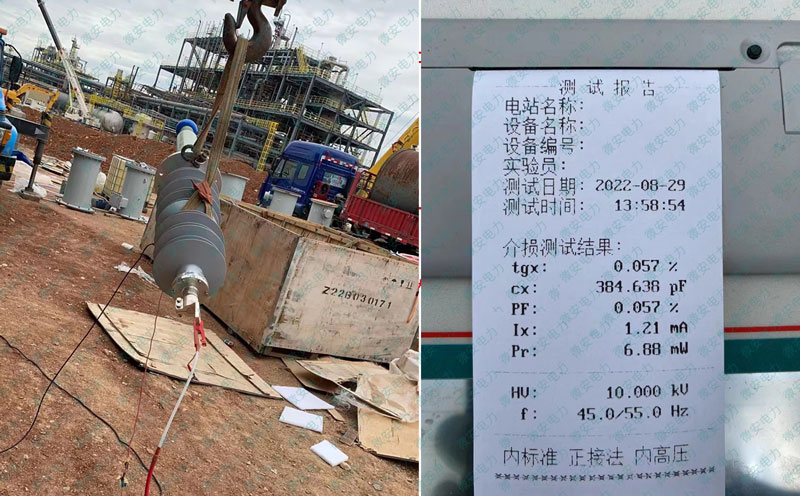

變壓器套管介質損耗測試報告
