微型儀表互感器檢定裝置是由微型電流互感器校驗儀、雙級標準電流互感器、互感器校驗電源、三者組成。所以說，微型互感器校驗儀，是微型儀表互感器檢定裝置的重要組成部分。

UAHG-W型微型儀表互感器檢定裝置是用于檢定0.02級以下儀表用電流互感器，即二次電流1～60mA的微型互感器進行誤差校驗的專用儀器。目前已被國內寧波三星、無錫通宇、煙臺東方、辛集申科等國內三十多個廠家采用。在設計制作上，對抗干擾能力和操作簡便性作了反復論證，技術指標、穩定性能均遠遠優于國內同類產品。

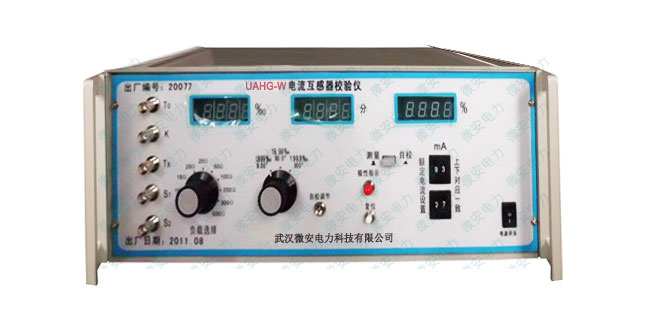

一、微型電流互感器校驗儀

測量微型電流互感器的比差、角差。

可測被試互感器的額定二次電流范圍：0--99 mA（電流以1 mA步進）。

校驗儀的基本誤差：±2%

提供被測互感器二次負載規格：5Ω、10Ω、20Ω、50Ω、100Ω、200Ω、、250、500、。（外部可任意擴展互感器所要求的其他二次負載）

校驗儀的額定過載能力為：5倍。

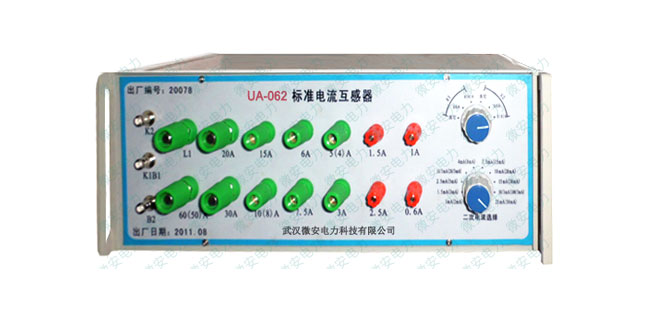

二、雙級標準電流互感器

額定一次電流（A）：6，1，1.5，2.5，3，4，5，6，7.5，8，10，15，20，30，50，60。

額定二次電流（mA）：1，5，2，2.5，3，10/3，4，20/3，5，7.5，8，10，15，50/3，20，30，100/3，25，50。

電流變比：上述“一次電流”與“二次電流”的任意組合（共304種電流比）。

精度等級：01級。

過載能力：5倍。

三、互感器校驗電源

輸入電壓：220V ?50Hz ?

輸出電流：50A，100A

過載能力：5倍

提供粗調、微調裝置

調節細度：參照J(rèn)JG313—94， ?JJG314—94規程要求
