變壓器空載試驗全稱"變壓器空載損耗特性試驗" ，是變壓器的出廠檢測中例行試驗之一，其主要目的是測量額定電壓下鐵芯中的空載電流和空載損耗(俗稱"鐵損") ，通過與國標值或出廠標準值對比，從而判斷變壓器磁路的局部或整體缺陷。另外，在感應耐壓試驗前后，還可以通過兩次空載損耗特性測量結果的比較，判斷繞組是否有匝間絕緣擊穿或短路等情況。

下面微安電力就這兩種變壓器的空載試驗方法進行詳解

一 、三相變壓器空載試驗方法

空載測試需要是從變壓器低壓側加電壓至額定電壓，變壓器高壓側懸空，處于空載狀態，記錄在此狀態下的電流，然后根據計算公式得出其空載損耗。

進行該測試儀需要準備的工具 :? 三相調壓器或三相電源、變壓器空載負載特性測試儀、連接線若干

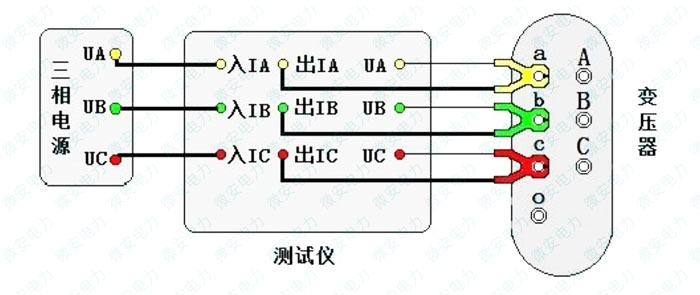

先按下圖接好測試線

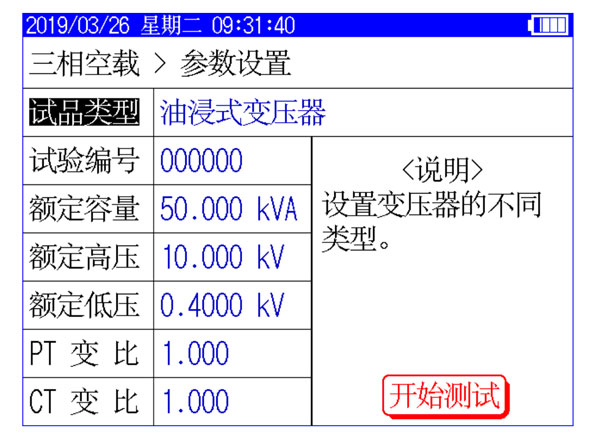

再按下圖設置好試驗參數

其中

試品類型：變壓器按絕緣形式分為“油浸式變壓器”和“干式變壓器”，在選擇“干式 變壓器”時迓需要設置變壓器的阻抗電壓。在進行空載試驗時，此參數須 設置正確才能準確判斷變壓器形式。

試驗編號：設置本次試驗的編號。

額定容量：設置被測變壓器的額定容量值，單位 kVA。

額定高壓：設置被測變壓器的高壓側額定電壓值，單位 kV。

額定低壓：設置被測變壓器的低壓側額定電壓值，單位 kV。

PT 變 比：弼被測電壓超過本儀器的電壓測量范圍時，需要外接電壓互感器擴展量程

進行電壓測試。此時需要根據外接電壓互感器的變比值進行此參數的設置。

例如，采用 10kV/400V 的 PT 時，應將 PT 變比設置為 25。

CT 變 比：弼被測電流超過本儀器的電流測量范圍時，需要外接電流互感器擴展量程

進行電流測試。此時需要根據外接電流互感器的變比值進行此參數的設置。

例如，采用 100A/10A 的 CT 時，應將 CT 變比設置為 10。

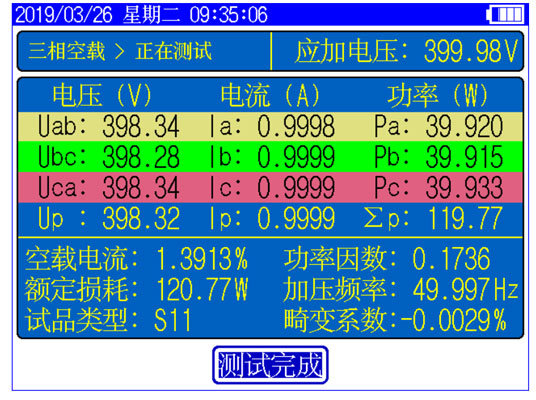

設置完成后，點擊開始測試，儀器進入采樣界面，然后應慢慢旋轉調壓器至低壓側額定電壓。等待儀器顯示測試結果

二 、變壓器空載試驗的結果分析

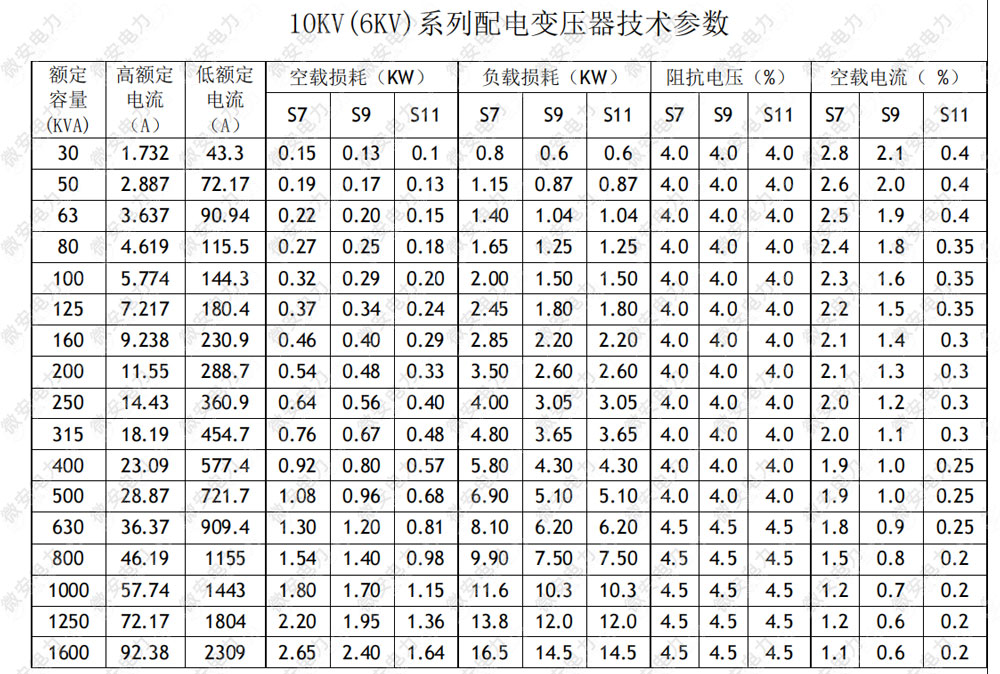

在看到上圖的結果后，我們首先是要看到結果中的試品類型，也就是判定的變壓器形式，是否與變壓器是一致。下面我們可以看看這個表，是關于變變壓器允許的國標技術參數表，變壓器空載負載特性測試儀也是在儀器里面內置了這個技術參數表進行比對后確認形式的。

如果是空載試驗，我們就根據測試結果對比上表中的空載電流百分比及空載損耗

如果是負載試驗，我們就根據結果對比負載損耗及阻抗電壓，容量試驗的話。

最后，總結一下，變壓器空載試驗是屬于配電變壓器一項常規的實驗，這個試驗過程，有兩點要注意一下，都是關于電源的，以免影響測試結果，第一個是盡量選用電能質量好一點的電源，市電或者發電機輸出波形好的。 第二就是加電壓時，有條件的話，盡量使用三相調壓器，不要直接拿市電380V直接反送。以上就是關于變壓器空載試驗的一些知識點，如需要進行深入交流，您可以隨時致電微安電力(http://m.mtylw.cn/)技術部。
