大電流試驗導線又稱電力測試導線、大電流導線、是繼電保護、溫升試驗的一系列測試導線，適用于現場、試驗室及其它試驗場所。本測試線具有連接方便（只需插拔連接），接觸電阻小，導線柔軟、絕緣性能好等特點。

1.電力測試導線應用范圍

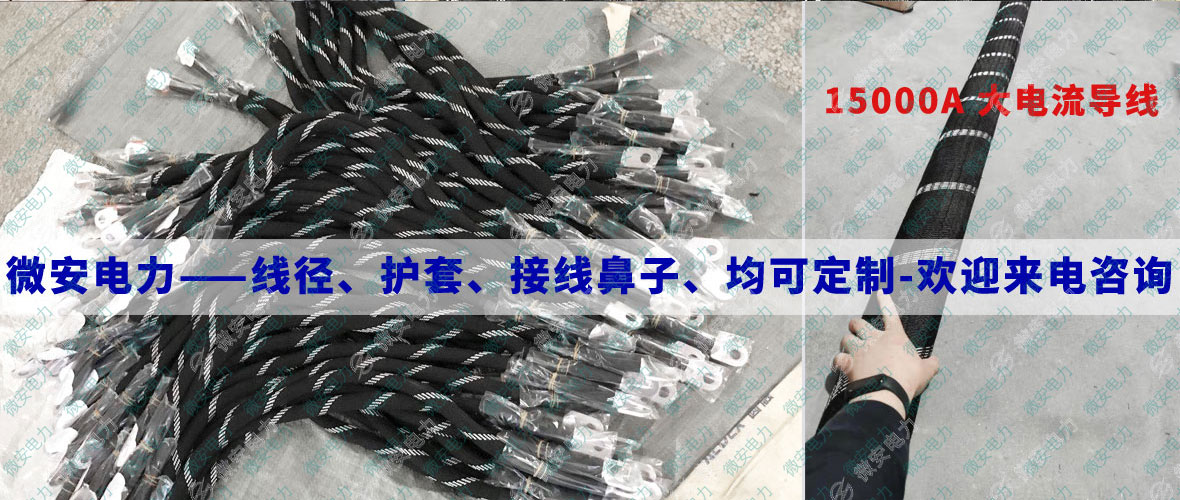

大電流試驗導線是由多股細銅絲繞制而成, 可任意定制加工成的各種測試線，如：大電流導線、電壓測試線、電流測試線、接地電阻測試線、短接線等 等。還有各種規格的多芯測試線。如：兩芯線、三芯線、四芯線、六芯線等等，均可按用戶需求加工，應用較為廣泛，如：大電流發生器、繼電保護測試儀、接地電阻測試儀等

2.大電流試驗導線優點

電力測試導線的優點具有連接方便(只需進行插撥連接， 不需開啟設備)， 接觸電阻小，導線柔軟，絕緣性能好等特點。該系列專用測試導線與專用保護試驗裝置配套使用將大大提高現場調試效率， 此外這種測試線也適用于儀器儀表配套、電氣測量及高壓專業的測試及試驗。

3.大電流試驗導線組成

測試導線主要專用插頭、連接導線、絕緣手柄三部分構成。

專用插頭: 插片、表筆、香蕉端子、接線端子等常規規格或定制規格

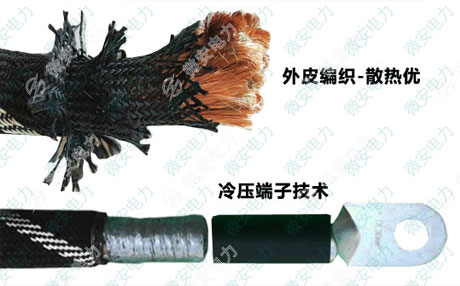

連接導線:由多股細銅絲繞制而成的導線，護套常分為聚氯乙烯護套及編織護套

絕緣手柄:導線兩側端子的操作部分，便于使用人員進行接線

4.大電流試驗導線常用配置

根據電力系統用戶需求測試線配置表。

　　電流型 2.1mm2 紅、黃、綠、黑各2根 合計8根 配備為插拔件

　　電壓型 1.6 mm2 紅、黃、綠、黑各2根 合計8根 配備為插拔件

　　普通型 1.6 mm2 藍3根、白、棕各1根 合計5根 配備為插拔件

　　專用夾（鱷魚夾） 5mm（開口） 紅、黃、綠、黑各1只 合計4只 連接附件

　　10mm（開口） 紅、黃、綠、黑各1只 合計4只 連接附件

　　20mm（開口） 紅、黃、綠、黑各1只 合計4只 連接附件

　　插片（叉子） 4mm（內寬） 紅、黃、綠、黑各1只 合計4只 連接附件

　　6mm（內寬） 紅、黃、綠、黑各1只 合計4只 連接附件

　　8mm（內寬） 紅、黃、綠、黑各1只 合計4只 連接附件

　　針形插頭 Ф2mm 紅、黃、綠、黑各1只 合計4只 連接附件

　　過渡接柱 Ф7.8×50mm 紅、黃、綠、黑各1只 合計4只 連接附件

　　測試表筆 Ф10×125mm 紅、黑各1只 合計2支 線支連接

　　牛津箱包 290×190×75mm 灰1只 合計1只

　　注:1型、2型、3型、4型分別是指導線長1米、2米、3米、4米，其余附件數量不變。
