大電流導線截面積的選擇
發布時間:2023-01-02 09:16:38
閱讀次數: 872次
導線截面積的選擇，考慮的是導線的載流能力，載流能力需要大于負載電流。所以選擇截面積需要先求出負載工作電流，及導線的載流能力,如果截面積選擇小了，會造成導線通流時溫升值過大,嚴重時燒毀導線......
導線截面積的選擇主要是看功耗有多大，通俗的的說就是看電壓及電流有多大，且截面積的選擇主要考慮的是導線的載流能力，而載流能力必須大于負載電流。
另外在大電流導線的使用中一定會產生熱量，但熱量產生時銅的導電性能也會改變，其導電量也會變化，這樣將也影響設備的使用，所以這個溫升的影響也必須考慮到設計選型中去
今天微安電流為大家帶來了關于大電流導線截面積與溫升的選型指南，附全面的計算公式，讓您清楚明白的選型。
一、導線截面積計算公式
導線截面積一般按如下公式計算：
銅線： S= IL / 54.4*U`
鋁線： S= IL / 34*U`
式中：I——導線中通過的最大電流（A） <
L——導線的長度（M）
U`——充許的電源降（V）
S——導線的截面積（MM2）
說明：
1、U`電壓降可由整個系統中所用的設備（如探測器）范圍分給系統供電用的電源電壓額定值綜合起來考慮選用。
2、計算出來的截面積往上靠。
注意:導線截面積的選擇除了要考慮載流能力以外， 還需要考慮運行時間，需要考慮導線溫升系數
二、導線溫升系數計算公式
△T=Ta - Tc
Tc：環境溫度。
Ta：大電流導線通流后的溫度（重要提示：一般運行狀態下，Ta應≤105℃）
如需要保證溫升系數，應適當放大導線截面。

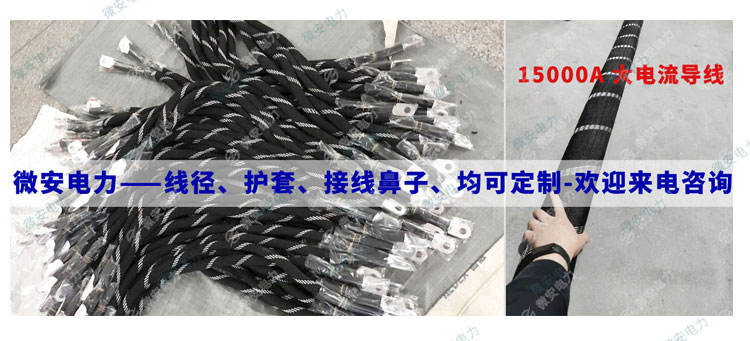

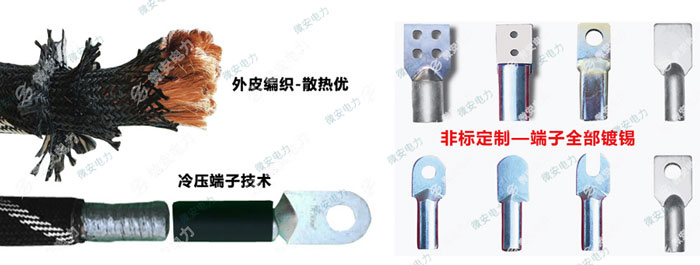

武漢微安電力是專業的大電流導線與大電流電纜的生產廠家，各種截面與長度均可以定制,如您對導線截面積選型有疑問，可隨時咨詢微安電力技術服務部027-87973866
